Sonnensegel an Aussenfassade

Ich bekenne: im Baumarkt (schäm) - es ist ein 50mm Antennenmast von Schwaiger, verzinkt mit Stopfen oben - 3 Meter länge - um die 40 Euro. Kannst aber auch einen Schildermast nehmen, wenn Du jemanden vom Bauhof kennst.



Mein längster Pfosten ist insgesamt 3,5m lang. Durchmesser ist jeweils 78mm. Im Internet findet man die unter "Rohrpfosten", welche für Schilder benutzt werden. Den langen Pfosten habe ich noch zusätzlich mit 4mm Drahtseil abgespannt. Um das Segel richtig vorzuspannen,ist in der Länge ein 48erst antennenmast viel zu wenig.

Gruss
Ike

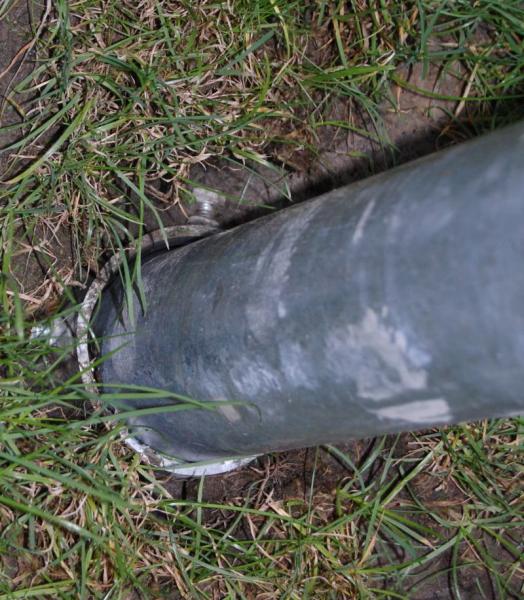

..die Gesamtkosten liegen bei ca 650-700€bei einem Segelpreis von 125€. Die Masten stehen übrigens in 40cm verzinkten Bodenhülsen.

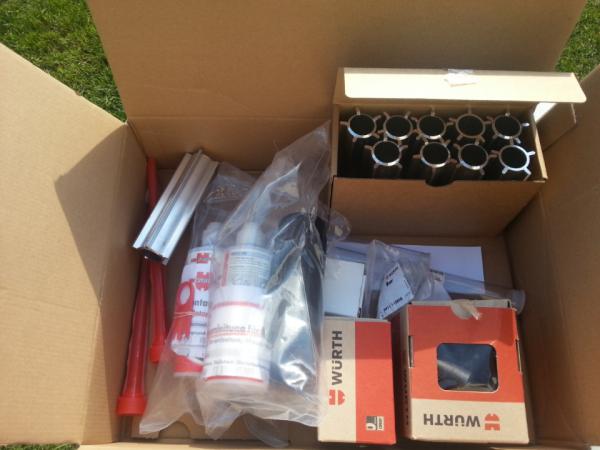

Zum Dübel: wenn das ein Volleren ist, kann man ohne Siebbhülse direkt 16mm bohren. Bei Lochstein mit Hülse sind es 20mm.



Foto gibts erst am WE, da ich grad unterwegs bin.



Servus,

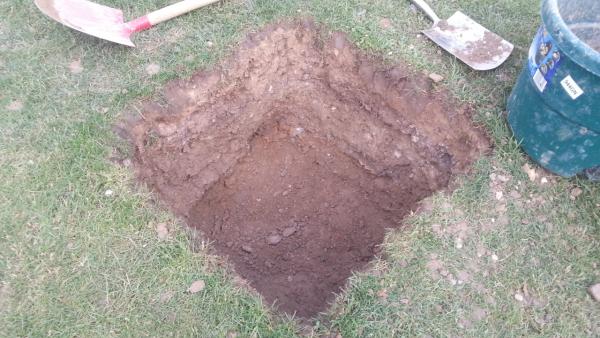

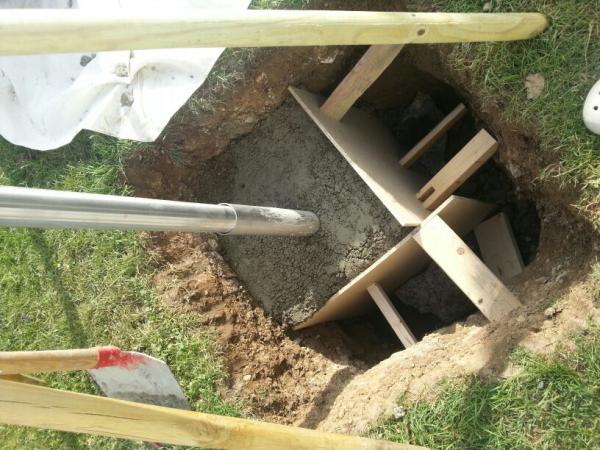

keine Bange der Mast wird halten, sofern er tief genug im Erdreich verankert ist. Ich habe meinen 50mm Antennenmast ca. 70 cm im Erdreich in einer einbetonierten Hülse versenkt, 10° geneigt. Zur Not kann man ihn noch mit einem Stahlseil abspannen. Da kanns erst mal ordentlich dran ziehen. Die +2mm bei der Bohrung klingen Plausibel - mache ich bei der M8 ebenso; d.h. 10mm Bohrer und Dübel. Bin auf die Doku gespannt - gutes Gelingen.



Befestigung Sonnensegel

http://www.cloosedesignmetall.de/html/sonnensegel.html

Vielleicht hilft es ja weiter. Sieht zumindestens sehr stabil aus. Wer keinen Bock auf eine Art bauaufsichtliche schw....teure Sonnensegel-Geschichten hat, sollte damit eigentlich gut bedient sein. Vorausgesetzt, ihm reichen aus der Erde ragende 300-400 mm, die restlichen 500-600 mm sollten schon mind. im Boden stecken. Einbinden würde ich aber nur ein Segel, welches eine luftdurchlässige Oberfläche aufweist.


Allgemein, speziell auch hinsichtlich der Befestigung von Ankerplatten auf WDVS sind zumindestens für den Laien diese Bedienungsanleitungen zu gebrauchen.

http://www.lisori-sonnensegel.de/selbstmontage-sonnensegel.html


Je nach Geschmack evtl. noch Spannschlösser, Kauschen, Schäkel, (Draht)Seilklemmen, Wirbel, Karabiner usw. mit in das Seilzeug einbringen, das erleichtert die Demontage bei entspr. Windstärke.


Grüßle!

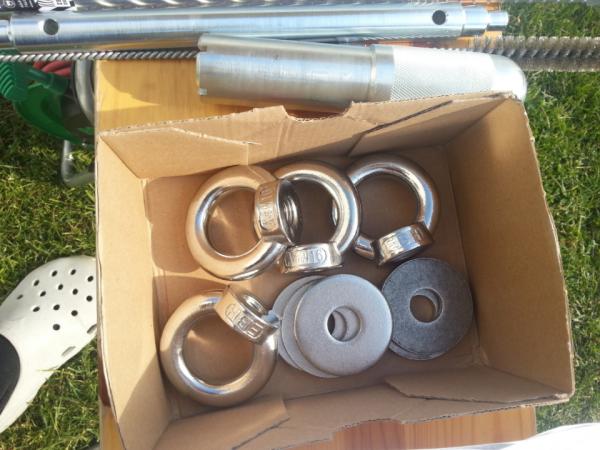

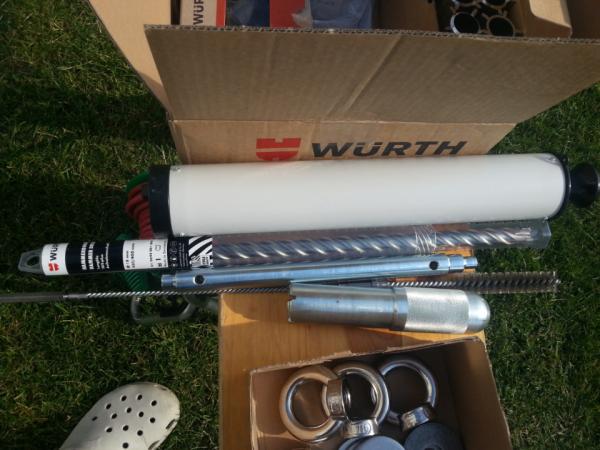

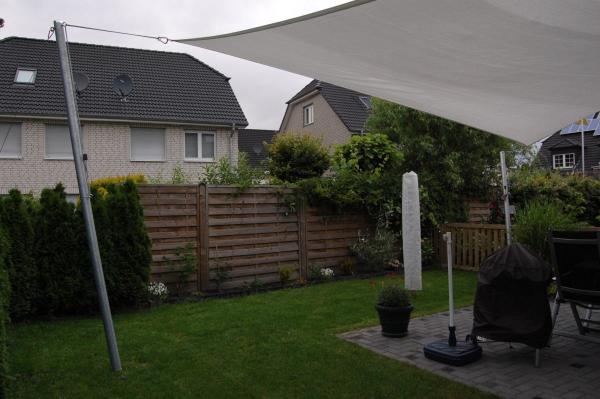

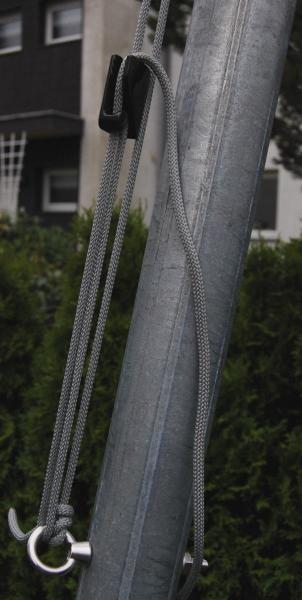

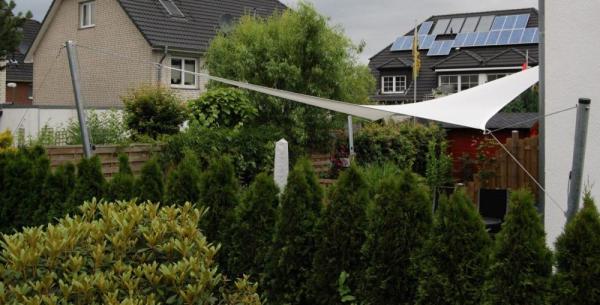

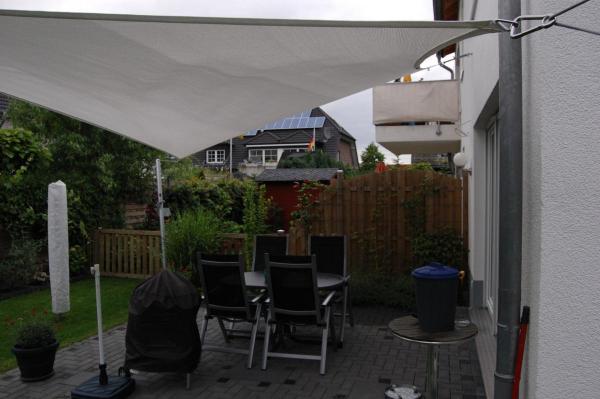

..hier ein paar Bilder:



re

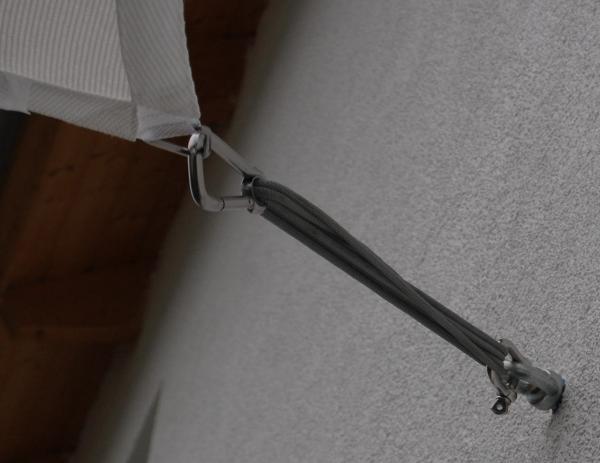

Sieht gut und sauber ausgeführt aus, wobei die Pfosten sicherlich Geschmacksache sind, wenn ich mir vorstelle, in einer Siedlung macht das jeder nach, mhm, wäre für mich Augenkrebs. Aber ist klar, ohne Bäume bleibt kaum etwas anderes übrig. Habe dennoch eine Frage, was hast du für Mauerwerk und womit den Augbolzen befestigt, nehme an, 10er Nylon-Dübel? Ist das Segel wasserdurchlässig und bleibt den Sommer über immer montiert? Weil mir dieser Zugpunkt vs. die beiden dann doch eher sehr stabilen Pfosten etwas leger vorkommt, es sei denn, Winstärke 7 und mehr erreichen deine Terrasse nicht weil windgeschützt bzw. das Segel wird vorher immer eingeholt. Evtl. wäre eine 15x15 Ankerplatte mit angeschweißter Öse und bspw. 2 oder 4xM10 -Gewindestangen und Siebhülsen da sicherer, nur so nein Gedanke



Hi Tiger,

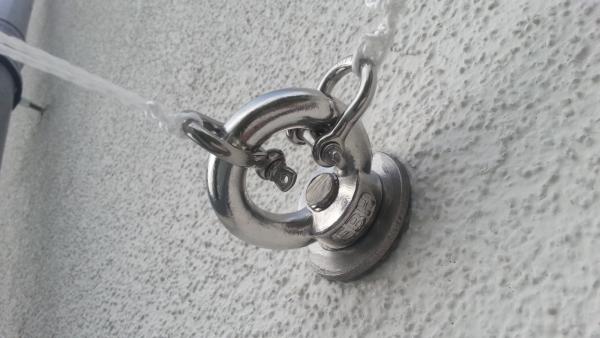

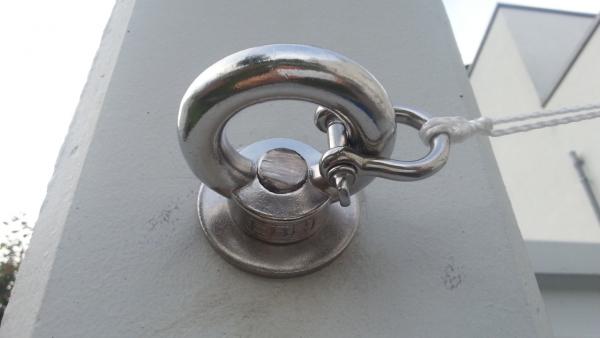

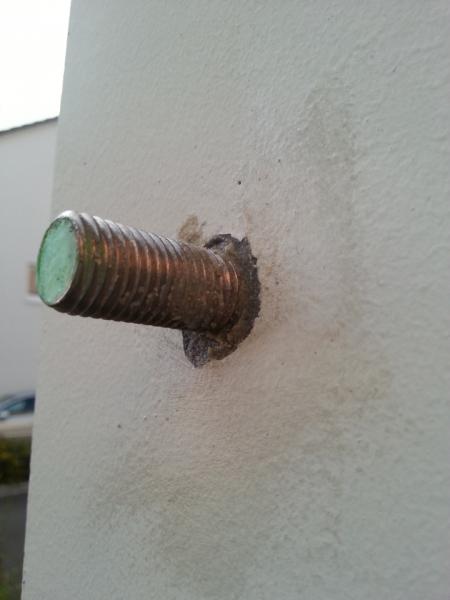

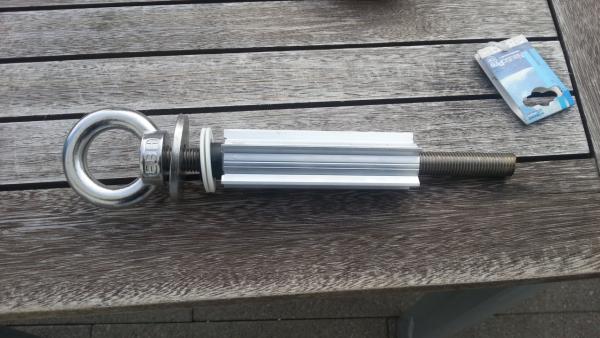

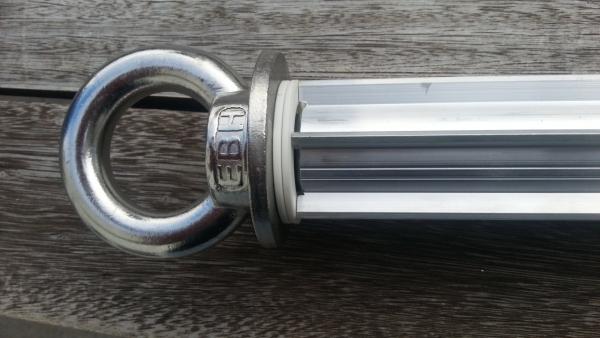

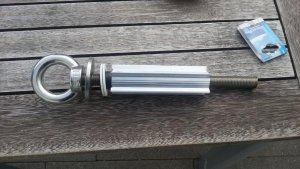

nein, wie schon geschrieben, ist der Augbolzen an einer durchgebohrten und innen gekonterten M16 Gewindestange befestigt.
Um das (wasserdurchlässige) Segel Falten- und Wassersackfrei so aufzuhängen, wie es hängt, ist allein die Vorspannung so groß, dass ich kein Vertrauen in "normale" Dübel hatte. Selbt der große Mast biegt sich beim Spannen schon ganz ordentlich.
Die Pfosten wirken also nur auf den ersten Blick überdimensioniert.
Wenn man aber bedenkt, dass der 3m Pfosten ein maximales Drehmoment, bevor er kaltverformt, von 3000 Nm aufnehmen kann, sieht die Sache schon anders aus.
Bei 3,1m Länge sind das lediglich ca. 100kg seitlicher Zug am oberen Ende, bevor der Pfosten sich dauerhaft verbiegt.

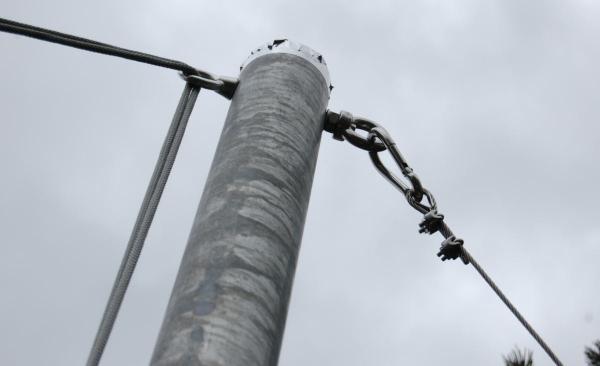

Deshalb auch die nachträgliche Abspannung via Drahtseil.
Den ganzen Spaß braucht man natürlich nur, weil das Segel über den Sommer dauerhaft hängt.
Eigentlich wollte ich die Pfosten noch streichen. Eine Einigung bei der Farbwahl steht aber noch aus ;--)



..Mauerwerk ist 24 Kalksand-Vollstein mit 16cm Dämmung drauf.



..sieht, doch sehr gut aus. Sind das jetzt doch Edelstahl masten in 60/3mm?



Eine Frage noch:.Hast du die Zugpunkte auf die Winkelhalbierende oder die diagonalen berechnet?
