    Moinsen,

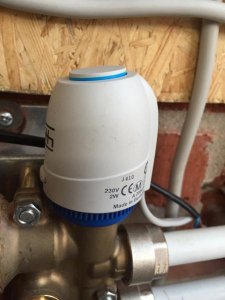

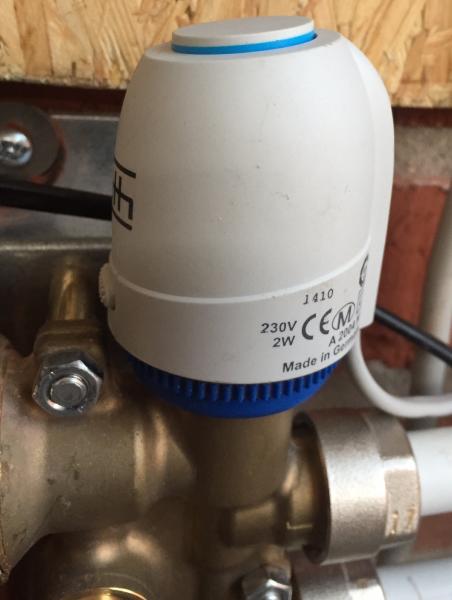

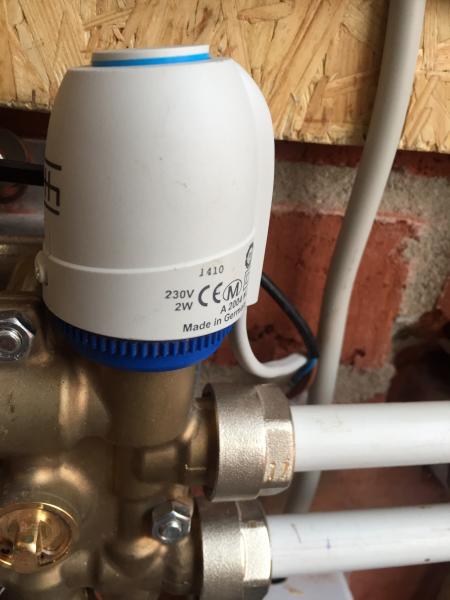

    wir haben bei unseren neue Kleinflächenregelstation einem elektrischen Stellmotor montiert
    Wir werden nicht ganz schlau. Aktuell ist eine Temperatur von 5 Grad eingestellt. Regelt das Ventil korrekt?

    Es wundert mich ein wenig, dass man bei geschlossenem Ventil den blauen Rand erkennen kann.

    Danke euch




    Anhänge:

    • image.jpg
      Dateigröße:
      30,3 KB
      Aufrufe:
      526
  2. #2 Achim Kaiser, 30.12.2015
    Achim Kaiser

    Achim Kaiser

    Dabei seit:
    29.10.2005
    Beiträge:
    7.471
    Zustimmungen:
    7
    Ist der Antrieb "stromlos offen" oder "stromlos zu" ?

    Je nach Wirkungsweise muss das entsprechend an den Raumtermostaten angeklemmt werden (so sie nen Wechselkontakt haben)

    Gruß
    Achim Kaiser

  3. #3 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH
    Das ist eine gute Frage. Ich konnte auf der Verpackung keinen Hinweis erkennen.

  4. #4 mastehr, 30.12.2015
    mastehr

    mastehr

    Dabei seit:
    30.12.2010
    Beiträge:
    3.936
    Zustimmungen:
    1
    Beruf:
    Software-Entwickler
    Ort:
    Niedersachsen
    Wer hat den Motor gekauft?

    Was hat er verlangt? Ein Stück Heizungszubehör?

  5. #5 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH
    Den gab es komplett zur Kleinflächemrgelstation dazu. Wir haben nen digitalen Thermostat im Zimmer.

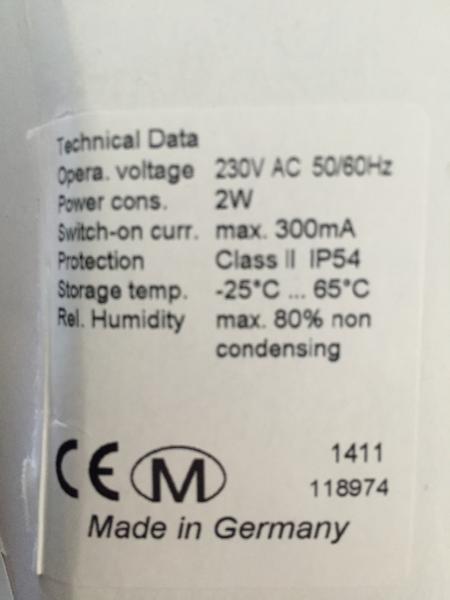

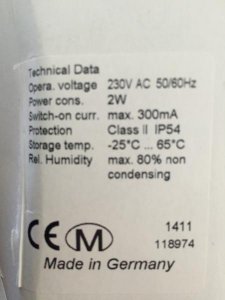

    Ich habe hier zwar die Verpackung des Thermomotor liegen, jedoch kann da nichts genaues drauf erkennen.
    Wenn wir die Temperatur erhöhe dreht der Stellantrieb nach oben und die blaue Makierung wird breiter.




  6. #6 R.B., 30.12.2015
    R.B.

    R.B.

    Dabei seit:
    19.08.2005
    Beiträge:
    48.826
    Zustimmungen:
    13
    Beruf:
    Dipl.Ing. NT
    Ort:
    BW
    Dann scheint er korrekt zu funktionieren. Zu dem Teil müsste es auch eine richtige Anleitung geben, dort steht alles.

    Wenn der Antrieb nicht komplett schließt, dann könnte auch sein, dass er nicht zum Ventil passt, oder evtl. ein (anderer) Adapter notwendig ist.

  7. #7 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH

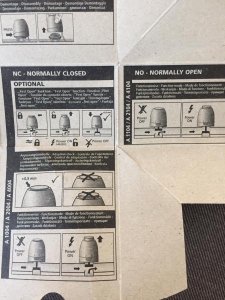

    Ja eine Anleitung ist dabei. Nur leider werden dort beide Varianten erklärt ( stromlos offen und stromlos zu). Mich irritierte halt nur, dass er scheinbar nicht komplett schliesst bzw. was mir die Anpassungskontrolle sagen will.


  8. #8 R.B., 30.12.2015
    R.B.

    R.B.

    Dabei seit:
    19.08.2005
    Beiträge:
    48.826
    Zustimmungen:
    13
    Beruf:
    Dipl.Ing. NT
    Ort:
    BW
    Der 2004 ist stromlos geschlossen. Das scheint zu passen.

    Nach Zeichnung schließt der Antrieb nicht komplett, aber der blaue Streifen sollte wohl nicht mehr sichtbar sein. Man könnte den Antrieb mal abnehmen und schauen wie weit er dann schließt. Dann kann man auch gleich mal schauen ob der Adapter passt, blau ist anscheinend M30x1.

  9. #9 Achim Kaiser, 30.12.2015
    Achim Kaiser

    Achim Kaiser

    Dabei seit:
    29.10.2005
    Beiträge:
    7.471
    Zustimmungen:
    7

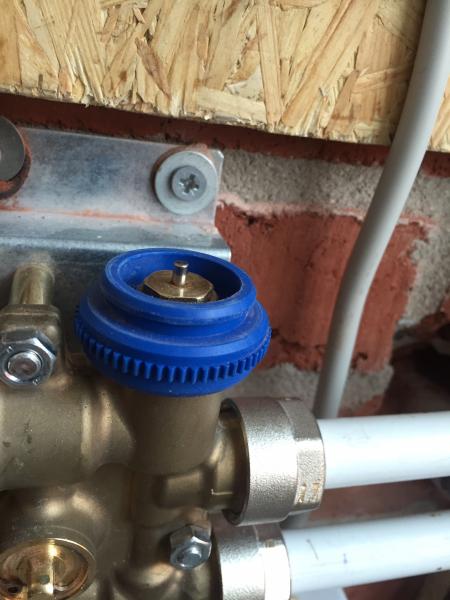

    Den richtigen Adapterring hast aber schon montiert ?

    Guckst du da, es gibt da einige Varianten und ne Ventilschablone dazu.

    Gruß
    Achim Kaiser

  10. #10 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH
    Ich gehe mal davon aus. Lag ja der Verpackung bei. Stammt ja alles von einem Hersteller.

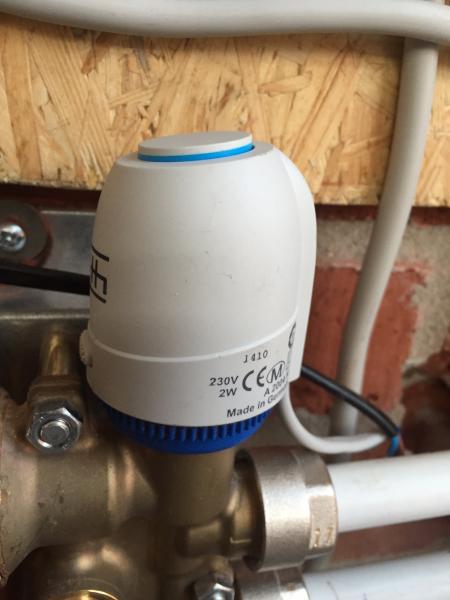

    Ich habe nun nochmal die Temperatur (Frostschutz) eingestellt und werde dann vom Ventil nochmal nen Bild machen.

  11. #11 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH



  12. #12 R.B., 30.12.2015
    R.B.

    R.B.

    Dabei seit:
    19.08.2005
    Beiträge:
    48.826
    Zustimmungen:
    13
    Beruf:
    Dipl.Ing. NT
    Ort:
    BW
    Ist der blaue Streifen bei abmontiertem Antrieb und "geschlossenem" Zustand auch sichtbar?

  13. #13 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH

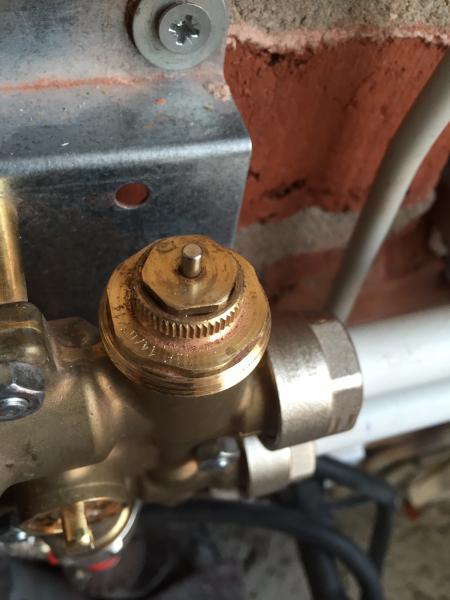

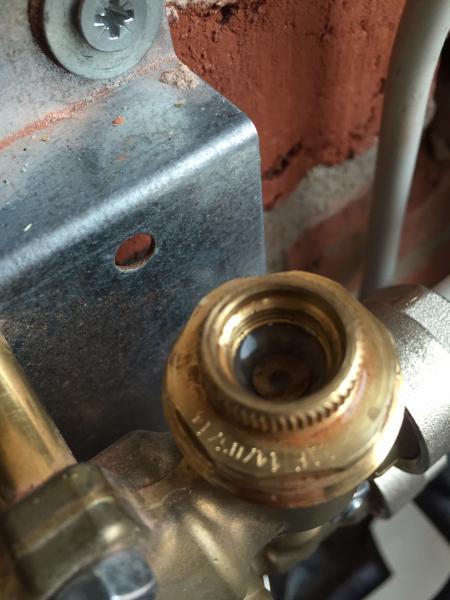

    Also wenn ich den Stellmotor abnehme ist kein Streifen sichtbar.
    Wenn ich die Temperatur auf 5 Grad einstelle, ist der blaue Streifen minimal sichtbar.

  14. #14 Achim Kaiser, 30.12.2015
    Achim Kaiser

    Achim Kaiser

    Dabei seit:
    29.10.2005
    Beiträge:
    7.471
    Zustimmungen:
    7
    Das Ventil dürfte von nem anderen Hersteller sein ....

    Irgendwo was erkennbar ?
    Ansonsten siehe Adapterliste, ggf. Bild an den Hersteller schicken.
    Ob der FBH Hersteller die Adapter hat ---> ?
    Vermutlich hat der nur die zu seinen Verteiler passenden gelistet.

    Gruß
    Achim Kaiser

  15. #15 Achim Kaiser, 30.12.2015
    Achim Kaiser

    Achim Kaiser

    Dabei seit:
    29.10.2005
    Beiträge:
    7.471
    Zustimmungen:
    7
    Wenn man in der Liste nachschaut dann ist der FBH Hersteller bei VA 90 und 91, Anschluß 30x1,5 aber mit verschiedenen Schließmaßen gelistet ... ergo : Was ist das für ein Ventil auf den der Antrieb geschraubt wird ?

    Gruß
    Achim Kaiser

  16. #16 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH
    Dachte eigentlich das alles passen müsste. Wird der Hersteller ja wohl korrekt verpackt haben.....

    Habe noch ein paar Bilder gemacht.

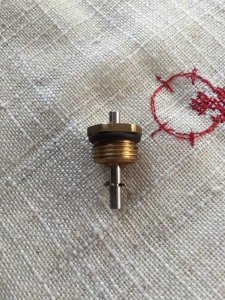

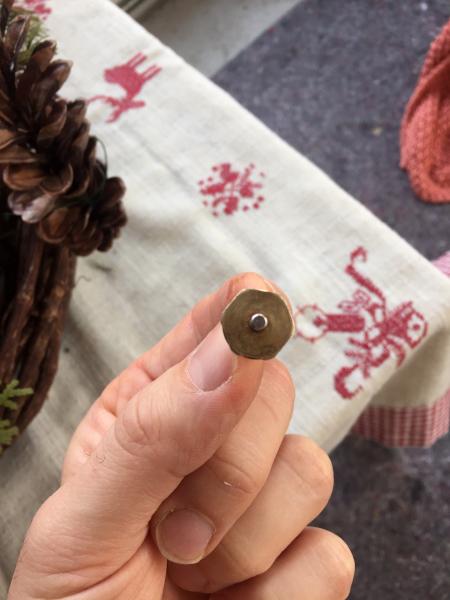

    Frage: Habe den Thermostaten abgebaut. Könnte man dann per Hand den Ventilstift nach unten drücken?





  17. #17 R.B., 30.12.2015
    R.B.

    R.B.

    Dabei seit:
    19.08.2005
    Beiträge:
    48.826
    Zustimmungen:
    13
    Beruf:
    Dipl.Ing. NT
    Ort:
    BW
    Dann könnte es gut sein, dass der Adapter nicht richtig passt. Ich wäre davon ausgegangen, dass die den richtigen Adapter automatisch mitliefern, wenn sie sowieso das komplette Set liefern.

  18. #18 spock13, 30.12.2015
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH
    Komisch komisch. Werde Montag mal beim Heizungsbauer nachfragen.

  19. #19 spock13, 04.01.2016
    spock13

    spock13

    Dabei seit:
    29.03.2013
    Beiträge:
    83
    Zustimmungen:
    0
    Beruf:
    selbstständig
    Ort:
    SH
    So ich wieder.

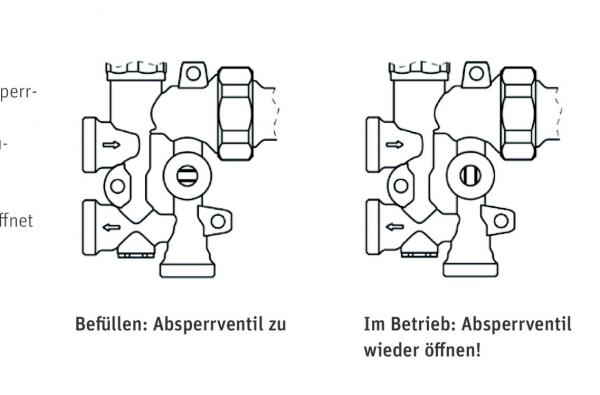

    Es gibt Neuigkeiten die sich aber niemand richtig erklären kann. Die Kleinflächemregelstation hat ein Absperrventil. Im Betrieb soll dieses offen sein, damit Wärme durch die Pumpe fliest.
    Bei mir ist es nun aber genau andersrum. Sprich wenn das Ventil laut Zeichnung geschlossen ist, fließt warmes Wasser durch die Heizung.


    Anhänge:

    • image.jpg
      Dateigröße:
      25,3 KB
      Aufrufe:
      264
  20. #20 am1003, 04.01.2016
    am1003

    am1003

    Dabei seit:
    30.11.2015
    Beiträge:
    1.577
    Zustimmungen:
    369
    Beruf:
    Installateur
    Ort:
    Spreenhagen, Brandenburg
    Kabel vertauscht?
