    Hallo miteinander,

    erstmal danke für die vielen guten Beiträge hier im Forum.
    Da ich schon einige Beiträge gelesen habe, muss auch ich jetzt vermuten, dass bei uns noch mehr schiefgelaufen ist, als ursprünglich angenommen.

    Z.B. wurde bei uns eine Sohlplatte mit Stahlfaserbeton erstellt. Laut Statik war ursprünglich eine Sohlplatte mit Fundamenten geplant. Während des Aushubs hat sich der GU entschieden eine tragende Sohle auszuführen.
    Zuerst sollte diese mit einer oberen sowie unteren Bewehrung ausgeführt werden (Die überreichte statische Berechnung war von einem anderen uns unbekannten Projekt). Kurz vor dem gießen hieß es dann, dass eine Stahfaserbeton Sohle hergestellt wird.

    Im folgenden ein paar bilder der Ausführung:
    [​IMG]

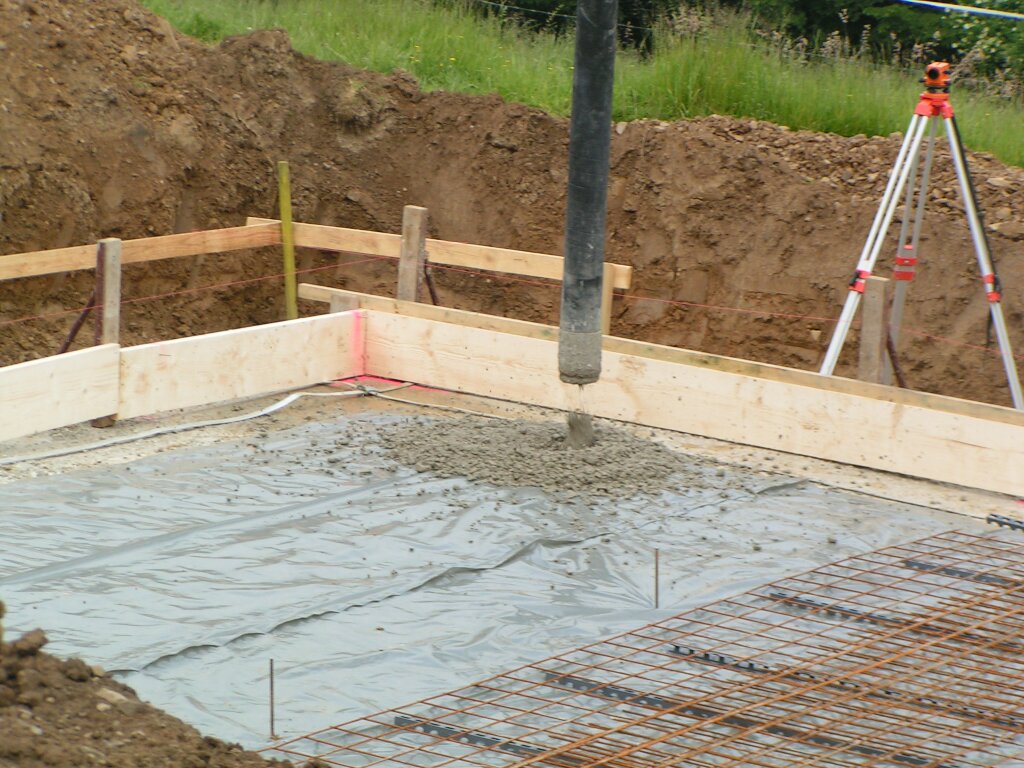

    Bei diesem Bild bin ich mir nicht sicher, ob es Fundamente sind, oder nur eine Sauberkeitsschicht. Laut GU sollen es Fundamente wegen dem Frostschutz sein.
    [​IMG]

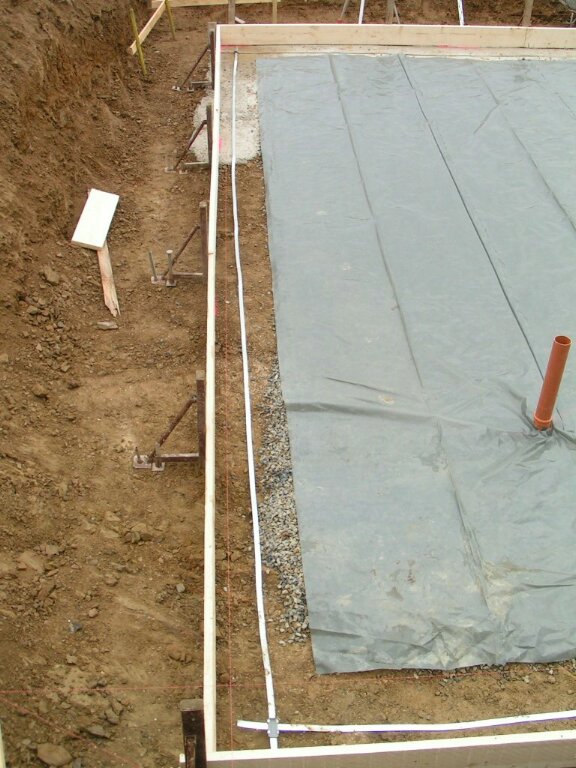

    Hier die Schalung, dem Fundamenterder, sowie einer Folie.

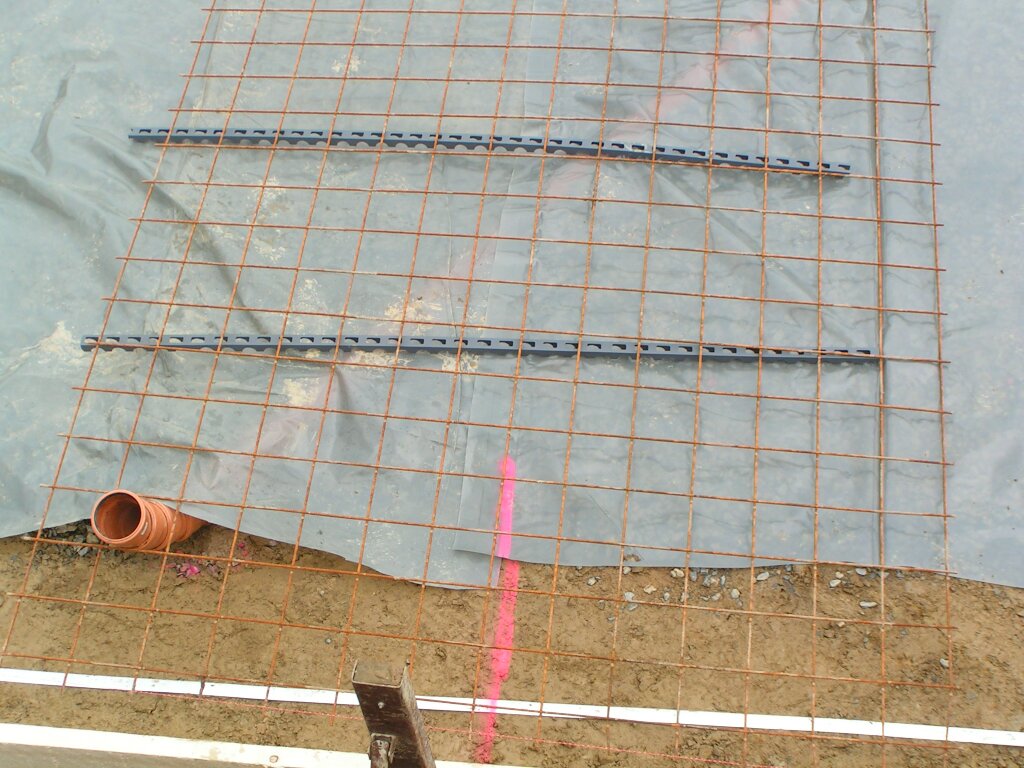

    [​IMG]

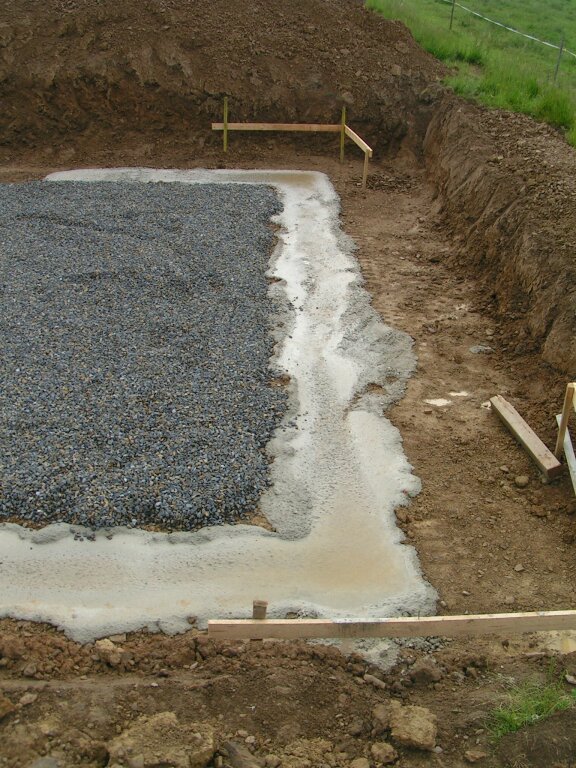

    [​IMG]
