    Nach einigem Hin- und Herr hat mein Heizungbauer die Heizlastberechnung + Berechnung der FBH an ein externes Ingenieurbüro vergeben.
    Ich habe die Berechnung der Fußbodenheizung nach EN1264 bereitgestellt bekommen (auch die Heizlastberechnung)

    Ich möchte nun die Berechnung mit den tatsächlich vom Heizungsbauer eingestellten Werten der FBH abgleichen.

    Im Heizkreisverteiler sind Durchflussmesser mit einer Skale von 0-2,5 l/min vorhanden.
    Im Protokoll nach EN1264 finde ich aber nur Angaben zum Massenstrom in kg/min.

    Wie komme ich (bzw. der Heizi) vom einen zum anderen Wert?

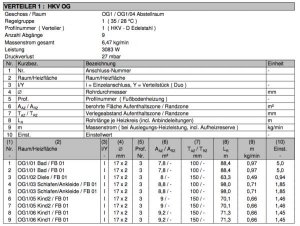

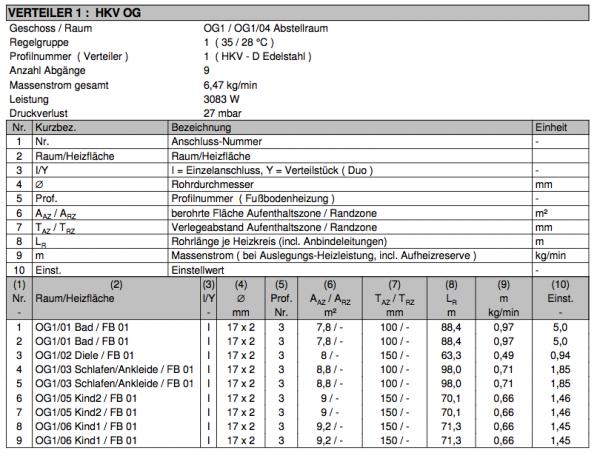

    Hier ein paar Ausschnitte aus dem Protokoll - Heizkreise für das OG (leider nur mit Massenstrom und "Einstellwert"):

    Bildschirmfoto 2014-11-27 um 00.00.00.jpg

    Falls benötigt hier die vorangegangenen Rechnungen.

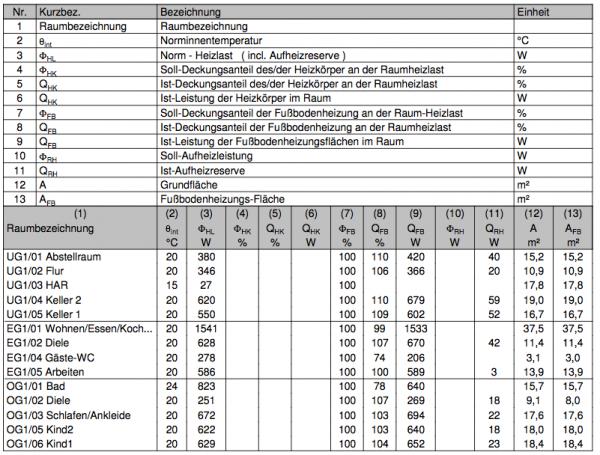

    Übernommene Werte aus Heizlastberechnung sowie Raumgrößen + Norminnentemperatur:
    Bildschirmfoto 2014-11-26 um 23.56.10.jpg

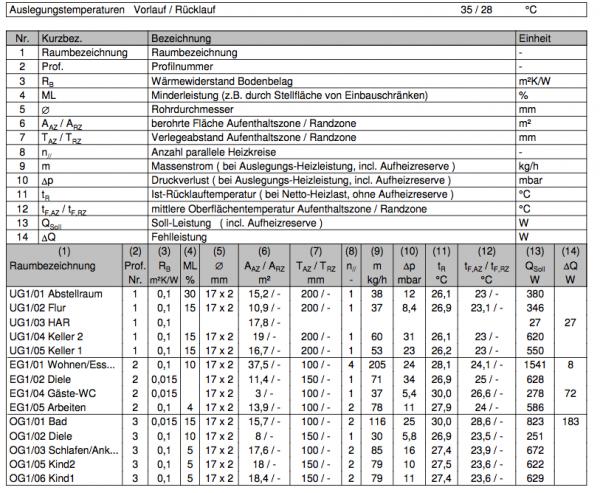

    Auslegung der Heizflächen
    Bildschirmfoto 2014-11-26 um 23.59.05.jpg

  2. Anzeige

    Schau dir mal diesen Ratgeber an. Dort findet man Infos und Antworten.

    Registrieren bzw. einloggen, um diese und auch andere Anzeigen zu deaktivieren
  3. kappradl

    kappradl Gast

    Es sollte hinreichend genau sein, wenn man für Wasser eine Dichte von 1 kg/l annimmt (auch wenn sie mit steigernder Temperatur abnimmt).

  4. R.B.

    R.B.

    Dabei seit:
    19. August 2005
    Beiträge:
    48.841
    Zustimmungen:
    2
    Beruf:
    Dipl.Ing. NT
    Ort:
    BW
    Und daran denken, dass es beim Abgleich nicht um Präzisionstechnik geht. Ein paar Milliliter mehr oder weniger pro Stunde sind völlig schnuppe.
    Was auch immer wieder vergessen wird, die berechneten Werte stellen einen idealisierten Fall dar. In der Praxis ergeben sich aber immer wieder mehr oder wenige große Abweichungen. Man sollte daher die Einstellwerte als Startwerte betrachten und dann optimieren.

  5. #4 berlinerbauer, 27. November 2014
    berlinerbauer

    berlinerbauer

    Dabei seit:
    29. September 2013
    Beiträge:
    209
    Zustimmungen:
    0
    Beruf:
    Betriebswirt
    Ort:
    Berlin
    Ok, dann sollte die Erwartungshaltung also sein, dass die Werte aus der Spalte Massenstrom ungefähr den angezeigten Werten l/min des Durchflussmessers entspricht.
    Die stehen derzeit alle zwischen 0,5 und 1l (alllerdings recht beliebig) und die berechneten Werte liegen auch in dieser Range wie man oben sieht.

    Das wäre dann gut genug?

  6. R.B.

    R.B.

    Dabei seit:
    19. August 2005
    Beiträge:
    48.841
    Zustimmungen:
    2
    Beruf:
    Dipl.Ing. NT
    Ort:
    BW
    Wenn die Räume die gewünschte Raumtemperatur haben, dann passt es. Du kannst das beobachten und bei Bedarf etwas nachjustieren. Gleichzeitig auch an die Heizkurve denken. Dieses optimieren kann sich über Jahre hinziehen, je nachdem wie weit man optimieren möchte.
    Hast Du eine ERR? (EInzelraumregelung/Raumthermostate)

  7. #6 berlinerbauer, 27. November 2014
    berlinerbauer

    berlinerbauer

    Dabei seit:
    29. September 2013
    Beiträge:
    209
    Zustimmungen:
    0
    Beruf:
    Betriebswirt
    Ort:
    Berlin
    Die Stellventile sind noch nicht drauf, kommt nächste Woche wenn der Eli wieder da ist.

    Die Werte der Raumthermostate + Stellventile werden geloggt, ich kann den Verlauf also später ganz gut auswerten.

    Will bloß trotzdem die Grundwerte richtig haben, bevor die Stellmotoren alles beeinflussen.

  8. R.B.

    R.B.

    Dabei seit:
    19. August 2005
    Beiträge:
    48.841
    Zustimmungen:
    2
    Beruf:
    Dipl.Ing. NT
    Ort:
    BW
    Wenn die Anlage ordentlich abgeglichen ist, haben die Stellantriebe sowieso nichts zu tun. Die sind dann ständig "offen".

  9. Anzeige

    Schau dir mal das Bauherren-Handbuch an.. Sehr viele nützliche Infos!
    Registrieren bzw. einloggen, um diese und auch andere Anzeigen zu deaktivieren
  10. Gwenny

    Gwenny

    Dabei seit:
    16. Dezember 2011
    Beiträge:
    937
    Zustimmungen:
    0
    Beruf:
    Angestellte
    Ort:
    Hamburg
    Welches System ist das denn? Gerne auch per PN

  11. #9 berlinerbauer, 27. November 2014
    berlinerbauer

    berlinerbauer

    Dabei seit:
    29. September 2013
    Beiträge:
    209
    Zustimmungen:
    0
    Beruf:
    Betriebswirt
    Ort:
    Berlin
    Im Haus ist ein 1-wire Bus für alle Temperatursensoren verlegt. Suchst du bei Google, findest du schnell eine deutsche Firma, die rund um das Thema viele Sensoren anbietet als auch einen kleinen Server zur Anbindung an die Hausautomation.
    Diese ist bei mir basierend auf KNX, in Schaltschrank gibt es einen Heizungsaktor welcher mit Soll und Ist Werten die Steuerung der Stellmotoren übernimmt.
    Seinen aktuellen Status für gegen Kanal kann der Aktor auf den Bus senden, von dort werden diese wieder über den 1-wire Server die Zustand,dsänderungen gespeichert.
