knotenblech verschweissen, wie?

Diskutiere knotenblech verschweissen, wie? im Beton- und Stahlbetonarbeiten Forum im Bereich Neubau; hallo wie sollte ien Knotenblech fuer eine dachkonstruktion verschweisst werden. reicht es nurt auf einen seite oder sollte es beidseitig...

  1. #1 BauTomTom, 10.12.2012
    BauTomTom

    BauTomTom

    Dabei seit:
    05.04.2010
    Beiträge:
    163
    Zustimmungen:
    0
    Beruf:
    Student
    Ort:
    Dortmund
    hallo

    wie sollte ien Knotenblech fuer eine dachkonstruktion verschweisst werden. reicht es nurt auf einen seite oder sollte es beidseitig verschweisst werden?

    da die SChweissnähte nicht zu lang werden duerfen ist es ok wenn auf einer Länge von z.B 500mm nur am anfang und am ende eine schweissnaht von 80mm aufgetragen wird?

    Gruss

    Bautomtom

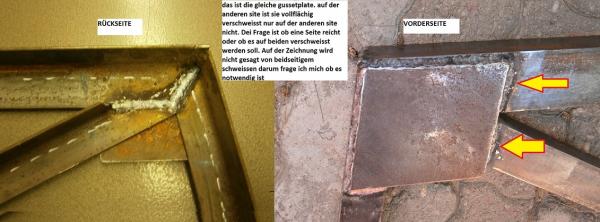

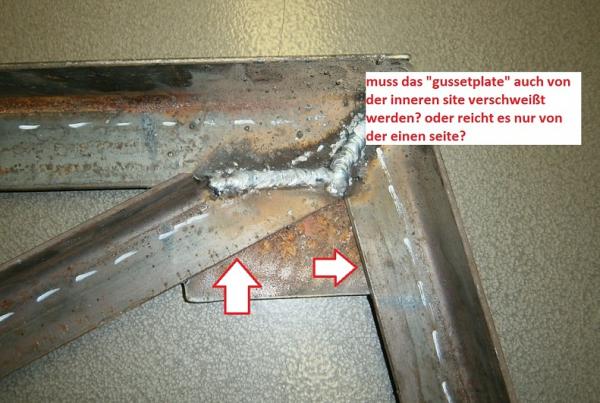

    PS: siehe photo

    PC040055bbb.jpg PC040056ccc.jpg

    PC040055bbb.jpg PC040056ccc.jpg

  2. #2 Ralf Dühlmeyer, 10.12.2012
    Ralf Dühlmeyer

    Ralf Dühlmeyer

    Dabei seit:
    14.06.2005
    Beiträge:
    34.317
    Zustimmungen:
    9
    Beruf:
    Architekt
    Ort:
    Hannover
    Dach für ne Hundehütte - oder was soll das werden??

  3. #3 Inkognito, 10.12.2012
    Inkognito

    Inkognito Gast

    Die Schweißnahtqualität halte ich für dem ersten Augenschein nach für fragwürdig.

    Die erforderlichen Schweißnahtdicken lassen sich berechnen, daran kann man auch feststellen ob beidseitig geschweißt werden muss oder nicht, das hängt von den Kräften ab. Gibt es keine Schweißanweisung vom SFI?

  4. #4 Havanadiver, 10.12.2012
    Havanadiver

    Havanadiver

    Dabei seit:
    27.09.2011
    Beiträge:
    218
    Zustimmungen:
    0
    Beruf:
    Geschäftsführer
    Ort:
    BW
    Frag doch den Zeichner von dieser Konstruktion. Der sollte es wissen.

  5. #5 BauTomTom, 10.12.2012
    BauTomTom

    BauTomTom

    Dabei seit:
    05.04.2010
    Beiträge:
    163
    Zustimmungen:
    0
    Beruf:
    Student
    Ort:
    Dortmund
    das ist ja das Problem der Zeichner ist nicht mehr da und der Engineur auch nicht mehr. Jetzt muss ich es ausbaden :-(
    Die Zeichnung sagt nur dass ein Knotenblech verwendet werden soll und dass di emaximale Schweißnahtlänge 75mm betragen soll, das Blech 6mm stark sein soll.Tja sonst keine weiteren Angaben und jetzt weiss ich auch nicht ob es nicht besser waere beidseitig zu schweissen?

    was ist denn i.d.R. üblich?

    ist die SChweißnaht wirklich so schlecht ???

  6. #6 RMartin, 10.12.2012
    RMartin

    RMartin

    Dabei seit:
    16.09.2006
    Beiträge:
    2.445
    Zustimmungen:
    0
    Beruf:
    Dipl.-Ing
    Ort:
    Offenbach
    Ja, die Schweißnaht ist wirklich so schlecht.

    Und üblich ist das, was die Planung vorsieht. Im Stahlbau macht man für die Anschlüsse und Verbindungen entspr. Berechnungen und entwirft Zeichungen dafür.

    Musst Dich dann auf der Baustelle gegenüber dem Büro durchsetzen und entspr. Angaben einfordern. Auch das ist Berufsalltag aufm Bau.

  7. #7 Gast036816, 10.12.2012
    Gast036816

    Gast036816 Gast

    die schweissnaht sieht nicht gut aus, mehr gebraten als geschweisst. es ist auch noch kein meister vom himmel gefallen. in der konstruktion müssen die angaben zur schweissnaht und der blechausbildung enthalten sein. machst du jetzt eine falsche schweissnaht, trägst du das volle risiko. lass die fehlenden angaben ergänzen, übe bis dahin ein paar schweissnähte.

  8. #8 JamesTKirk, 10.12.2012
    JamesTKirk

    JamesTKirk Gast

    Was hat die Frage eigentlich bei Beton- und Stahlbetonarbeiten zu suchen ???

  9. #9 Gast036816, 10.12.2012
    Gast036816

    Gast036816 Gast

    weil er den strang metallbauarbeiten nicht gefunden hat!

  10. #10 gunther1948, 10.12.2012
    gunther1948

    gunther1948

    Dabei seit:
    05.11.2006
    Beiträge:
    6.917
    Zustimmungen:
    0
    Beruf:
    architekt/statiker
    Ort:
    67685 weilerbach
    hallo
    es gibt holzelektroden und neuerdings die violetten für beton.
    schweissnähte sind so nicht brauchbar.
    wenn da schon ein knotenblech rein soll dann wird das auf keinen fall einseitig draufgepappt sondern:mauer die stäbe werden mittig geschlitzt und das blech mit beidseitiger kehlnaht angeschlossen.:mauer
    werf die konstruktion weg die ist so nicht mehr zu retten. das ist keine schweissnaht das ist ein tatzelwurm.
    ein schlosser der mir sowas verlegen würde dem würd ich die konstruktion nachwerfen oder um den hals biegen.

    gruss aus de pfalz

  11. #11 Gast036816, 10.12.2012
    Gast036816

    Gast036816 Gast

    wusst ich´s doch - in der pfalz wird holz geschweisst!

  12. #12 JamesTKirk, 10.12.2012
    JamesTKirk

    JamesTKirk Gast

    Die Schweissen doch alles, was nicht bei 3 auf den Bäumen ist ... :mega_lol:

  13. #13 gunther1948, 11.12.2012
    gunther1948

    gunther1948

    Dabei seit:
    05.11.2006
    Beiträge:
    6.917
    Zustimmungen:
    0
    Beruf:
    architekt/statiker
    Ort:
    67685 weilerbach
    hallo
    jo ihr wollt doch immer kvh si in der ausschreibung und nach möglichkeit 18 m lang.

    gruss aus de pfalz

  14. #14 BauTomTom, 12.12.2012
    BauTomTom

    BauTomTom

    Dabei seit:
    05.04.2010
    Beiträge:
    163
    Zustimmungen:
    0
    Beruf:
    Student
    Ort:
    Dortmund
    finde ich denn irgendwo paar beipiel zeichnungen oder photos im internet? Nur um zu sehen wie es richtig sein soll?

  15. mls

    mls Bauexpertenforum

    Dabei seit:
    04.10.2002
    Beiträge:
    13.790
    Zustimmungen:
    1
    Beruf:
    twp, bp
    Ort:
    obb, d, oö
    das ist mit ein paar fotos nicht getan.

    den konstrukteur verdächtige ich, sich was dabei
    gedacht zu haben .. zb bei der unterlegplatte:
    dünne profile > keine schweissnahtvorbereitung > stumpfstoss > schweissbadsicherung

    wie das ausgeführt ist .. s.o. - besser wäre
    weniger auftragsschweissung, mehr spaltfüllung > mehr "saft", weniger draht
    wie die wez aussieht? ziemlich sicher extrem aufgehärtet.
    vielleicht war die streckenenergie für einen "normalen" nahtqu. noch ok,
    aber hier zu viel schweissgut und in summe zuviel streckenenergie.

    mit den begriffen kannst du deine bevorzugte suchmaschine füttern.

  16. #16 gunther1948, 12.12.2012
    gunther1948

    gunther1948

    Dabei seit:
    05.11.2006
    Beiträge:
    6.917
    Zustimmungen:
    0
    Beruf:
    architekt/statiker
    Ort:
    67685 weilerbach
    hallo markus
    hast du dir die bilder genau angesehen???? da ist dein schweissschnellkurs perlen vor die säue geworfen.

    gruss aus de pfalz

  17. #17 BauTomTom, 19.12.2012
    BauTomTom

    BauTomTom

    Dabei seit:
    05.04.2010
    Beiträge:
    163
    Zustimmungen:
    0
    Beruf:
    Student
    Ort:
    Dortmund

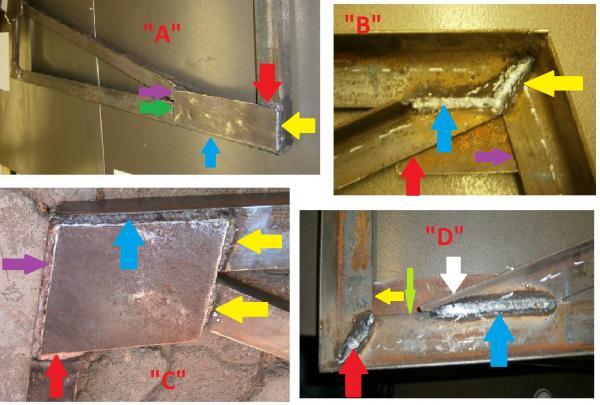

    ich würde gerne noch eine grafik hochladen.
    Dort sieht man vier unterschiedliche Fälle

  18. #18 alex2008, 19.12.2012
    alex2008

    alex2008

    Dabei seit:
    25.06.2008
    Beiträge:
    3.251
    Zustimmungen:
    0
    Beruf:
    Maschinist
    Ort:
    Südschwarzwald
    Benutzertitelzusatz:
    Baggerfahren ist mein Hobby
    ich seh da keine unterschiedlichen Fälle - ist alles nur "nooprägglet"

  19. #19 Inkognito, 19.12.2012
    Inkognito

    Inkognito Gast

    So lange heiß machen bis das ganze Zeug zu einem Block geschmolzen ist und dann die gewünschte Form herausfeilen.

  20. #20 12Nils12, 06.01.2013
    12Nils12

    12Nils12

    Dabei seit:
    28.12.2012
    Beiträge:
    17
    Zustimmungen:
    0
    Beruf:
    Dipl.-Ing. (KIB)
    Ort:
    Heidelberg
    Ja!

    Aber bitte hohl Dir jemanden der Schweißen kann, bitte!
