Problem Konstruktion der Terrassentür(en)

Diskutiere Problem Konstruktion der Terrassentür(en) im Fenster/Türen Forum im Bereich Neubau; Hallo an alle BauExperten, zur Zeit realisieren meine Frau und ich unser Bauvorhaben, welches dann auch zum August beendet sein soll. Zumindest...

  1. mamama

    mamama

    Dabei seit:
    13. Juni 2014
    Beiträge:
    2
    Zustimmungen:
    0
    Beruf:
    Arbeitserzieher
    Ort:
    Zuzenhausen
    Hallo an alle BauExperten,

    zur Zeit realisieren meine Frau und ich unser Bauvorhaben, welches dann auch zum August beendet sein soll. Zumindest die Zusammenarbeit mit der Baufirma, Arbeit wird es noch genug geben. Bisher verlief alles normal, bis der Fensterbauer kam, viele kleine Fehler die umgehend ausgebessert wurden, wie falsches Glas, fehlende Leisten usw.. Aber viel mehr Sorgen macht mir eigentlich der Einbau der beiden Terrassenfenster in der behindertengerechten Ausführung. Eine solche Ausführung haben wir deshalb gewählt, weil unsere Mutter im Rollstuhl sitzt, ansonsten hätte ich mich für eine andere Ausführung entschieden.

    Hier mal ein Auszug aus dem Leistungsverzeichnis bezüglich der Terrassentür:

    Beide Terrassentüren mit einer behindertengerechten Schwellenausführung auszuführen. Die Türenelemente entsprechen hinsichtlich der Fugendurchlässigkeit, der Schlagregen- und Schalldichtigkeit den DIN-Vorschriften und den Vorschriften des Instituts für Fenstertechnik Rosenheim. An den Türen sind ringsrum weich federnde, in einer Ebene umlaufende Gummidichtichtungen eingebaut. Die Türen werden am Fuß der Tür fachgerecht abgedichtet z.B. Ausführung mit Voranstrich und 2 Lagen Schweißbahn, mit Alu-Anpressprofil o gl..

    Das Problem fängt schon bei der Montage der Tür mit vier Winkeln am Boden an, jetzt ist zwar schon der Estrich drin, aber immer noch eine wacklige Angelegenheit.

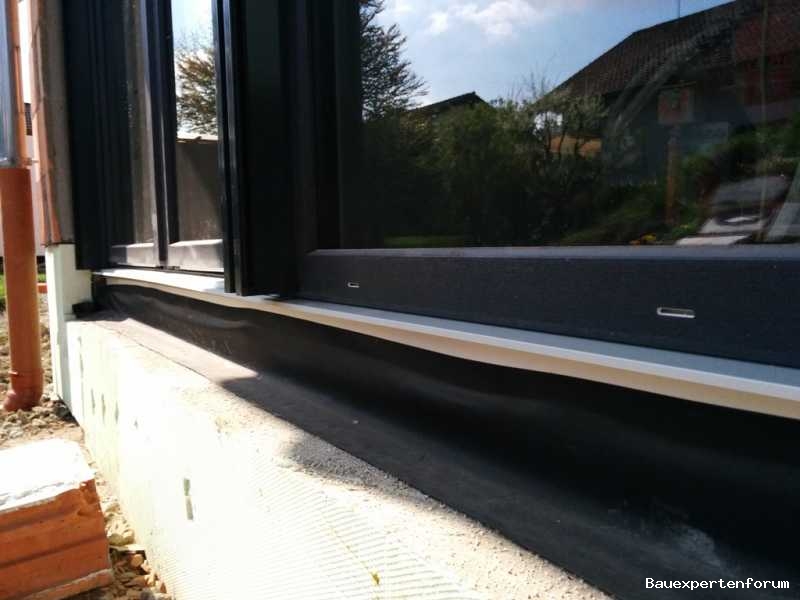

    [​IMG]

    Dann die Ausführung der Schwelle, die nach oben gewölbt ist, wenn man mal ein Blick unters Profil wagt ist anhand der Schraubenlöcher auch zu erkennen, das dort einiges versucht wurde. Laut Fensterbauer ist die Wölbung konstruktionsbedingt immer so.

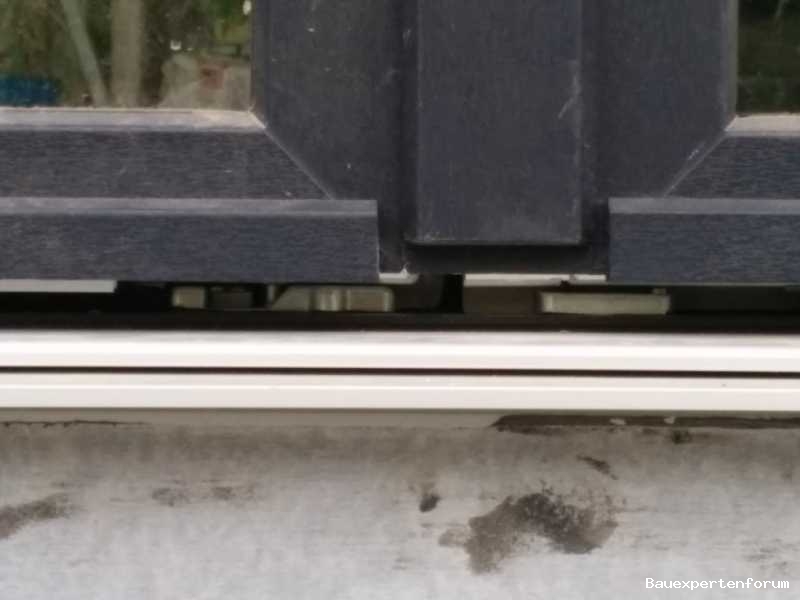

    [​IMG]

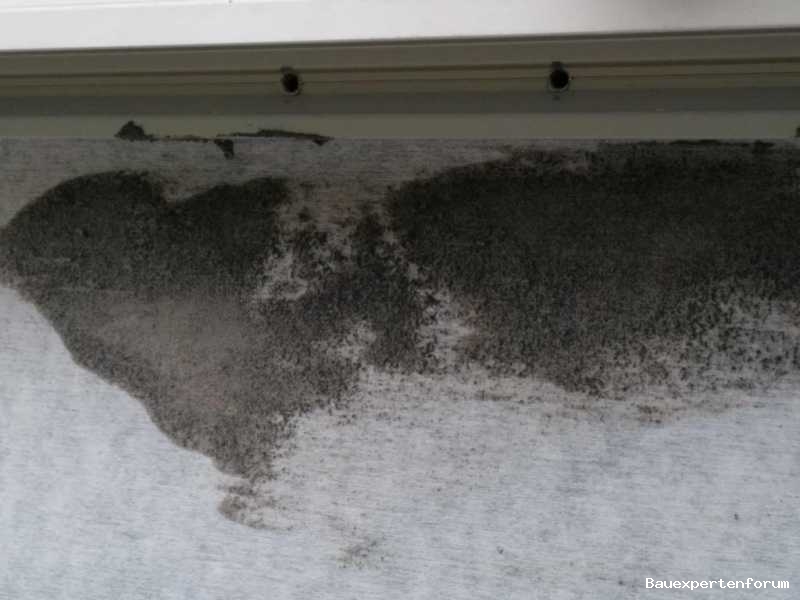

    [​IMG]

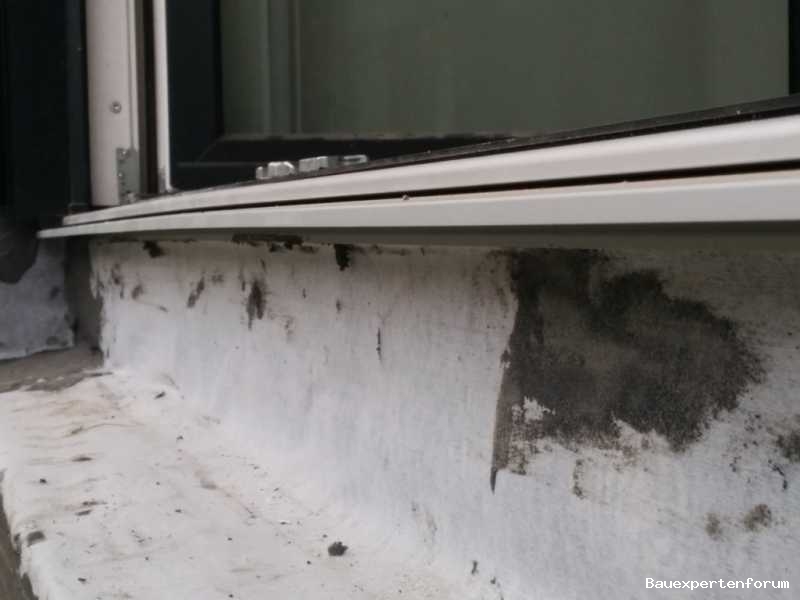

    [​IMG]
    [​IMG]

    Und zu aller Letzt, wenn ich mir die Tür von außen betrachte, wird die Tür im unteren Bereich nicht den Anforderungen gerecht, da ja eigentlich alles offen ist und nur noch eine Dichtung die Trennung zum Wohnraum vorhanden ist.
    [​IMG]
    [​IMG]
    [​IMG]

    Werde noch ,vor dem Verputzen der Außenwände, jemand vom Bauherrenschutzbund zu Rate ziehen, nur ist dieser leider gerade im Urlaub.
    Doch vorab würde gern mal ein paar Meinungen zur Konstruktion hören, vielleicht auch Tipps bekommen oder mich nur Austauschen.

    Vielen Dank schon mal vorab und Grüße
    Fam. Schlosser
