    Liebe Forumsgemeinde,

    ich ersuche Euch um Unterstützung betreff bestmöglicher Lösung unserer schwierigen Neubausituation.
    Ich bin schon recht verzweifelt, weil ich den Eindruck habe, dass hier seitens der Baubeteiligten (GU etc.)
    dem Rückstauthema nicht die erforderliche Sorgfalt gewidmet wird und ich keine Baufehler zulassen möchte um
    in den nächsten Jahren nicht dafür büssen zu müssen!

    Das Thema ist in den letzten Tagen akut aufgepoppt weil ich durch Zufall auf untenstehende - meiner Ansicht nach - gravierende Punkte
    draufgekommen bin, die Kanalleitungen aber schon tw zugeschüttet, Rückstauverschluss einbetoniert etc sind und ich
    sehr rasch reagieren muss! Bitte daher um eure rasche und fachkundige Hilfe!

    Es geht um 2 Themen: 1. Hebeanlage 2. Entwässerung Aussenstiegenabgang und Eingangsplateau , in Summe ca. 10 m2

    Folgende Situation bzw geplantes Vorgehen:

    - kleines Einfamilienhaus (aktuell Rohbau) für 3 Personen; Boden Lehm

    - Abwasser OG (Dusche, Waschtisch, WC) wird über freies Gefälle von oben "zu Boden" und dann rd 10 m zu Kanalleitung
    (Abzweiger mit Hebeanlage, siehe unten) geleitet - siehe auch Fotos

    - Abwasser EG (Waschtisch/Geschirrspüler) und Keller (Doppelwaschtisch, Dusche, WC) wird in einen außerhalb der Dichtwanne
    liegenden HT-Schacht (=Raum) geleitet
    .

    im HT-Schacht ist Folgendes geplant:

    1. rd 4 m unter Rückstauebene - Hebeanlage Jung Compli 400 mit Rückstauklappe, Alarmsummer
    (wird ins Haus geleitet, damit man ihn hört) und Handnotpumpe installiert werden.

    2. Zusätzlich soll Regenwasser von Aussenstiege und Eingangsplateau,
    in Summe rd 10 m2 und unter Rückstauebene mittels Jung-Schmutzwasserpumpe U 5 KS
    mit Rückstauklappe, Alarmsummer in Kanal entsorgt werden (bitte rechtl Frage hier vernachlässigen ..)

    Lt Wasseramt haben wir folgende Dauerstufen bei 5-jährigem Ereignis: 5 Min 14,4 l/m2, 60 Min: 33,3 l/m2,
    120 Min 40,8 l/m2.

    Von HT-Schacht gehen

    1. beide Leitungen unter Decke des HT-Schachts hinaus (ca Höhe 2 m unter Rückstauebene) - dzt noch nicht installiert,

    2. vereinigen sich mittels Abzweiger zu einem Rohr - dzt noch nicht installiert

    3. vereinigen sich mittels weiterem Abzweiger mit Abwasserrohr von OG (siehe oben+auf Fotos) und

    4. geht zu einem Rückstaudoppelverschluss (Hutterer&Lechner HL 710.2) und danach
    in Gefälle in öffentlichen Kanal - siehe Fotos.

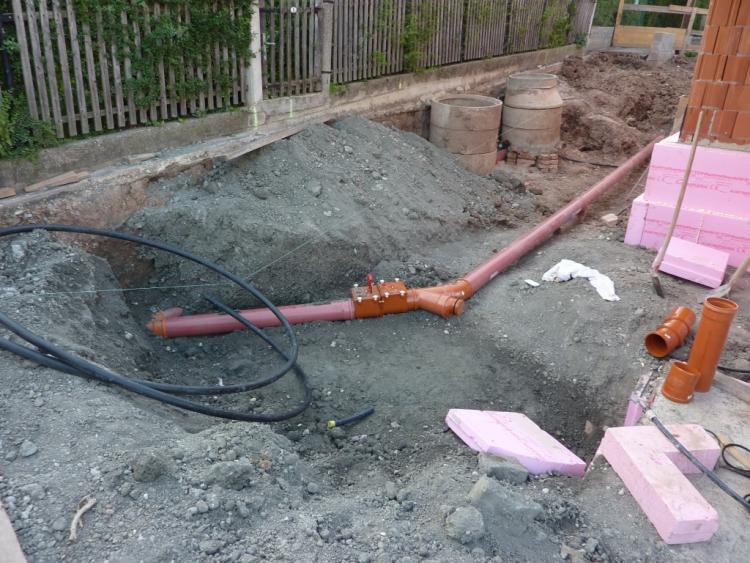

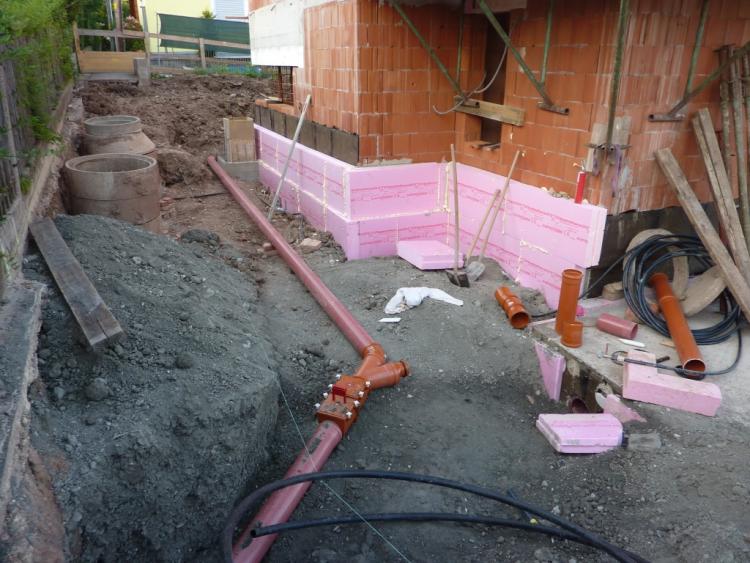

    Siehe Fotos: P1080340.jpg P1080341.jpg


    Frage 1:
    passt das so als fachgerechte und rückstausichere Konstruktion??

    Frage 2:
    Der Baumeister hat dies mit Ausnahme Rohranschlüsse HT-Schacht
    bereits gelegt - ich war mir aber unsicher, habe recherchiert und lese,
    dass zB das OG_Abwasserrohr nicht durch Rückstaudoppelverschluss
    fliessen darf bzw so wie dzt installiert mir bei Rückstau und verschlossenm
    Rückstau die Fäkalien von OG in den HT-Raum durch die Rohre zu
    Hebenanlage und Pumpe drückt??

    Zudem kann man dann bei Rückstau und Schließen des Rückstauverschlusses
    nicht mehr die OG-WC und Waschtisch benutzen?

    Wobei: geht das überhaupt? Wenn öff Kanal rückstaut und OG-Leitung direkt in öff Kanal geht -
    laienhaft gesagt - stauen dann nicht die Fäkalien in meiner Hausleitung irgendwann ins OG
    zurück und kommen dort heraus ... - da ja öff. Kanal überfüllt, deshalb rückstaut und meine
    OG-Abwasser nicht abrinnen können?

    Frage 3:
    Wir haben oben angeführten Doppelrückstauverschluss; ich wusste nicht, dass man das
    elektronisch sichern kann; dumme Frage: was mache ich, wenn man Rückstau nicht merkt??

    Frage 4:
    ich habe dzt keine Putzschacht gebaut bekommen; sollte man aber nicht einen
    oder mehrere Putzschacht/-schächte vorsehen? Wenn ja, wo?



    Nochmals herzlichen Dank für eure rasche Unterstützung vorab
