Stahlträger liegt nicht auf Auflager! Klebt wohl an der Decke?

Diskutiere Stahlträger liegt nicht auf Auflager! Klebt wohl an der Decke? im Baumurks in Wort und Bild Forum im Bereich Rund um den Bau; Hallo zusammen, wir haben uns ein Fenster und eine Balkontür zu einer Hebeschiebetür (HST) umbauen lassen. Die Ausgangssituation sah...

  1. #1 arID MUC, 13.03.2016
    arID MUC

    arID MUC

    Dabei seit:
    17.05.2015
    Beiträge:
    4
    Zustimmungen:
    0
    Beruf:
    Industrie Designer
    Ort:
    München
    Hallo zusammen,

    wir haben uns ein Fenster und eine Balkontür zu einer Hebeschiebetür (HST) umbauen lassen.

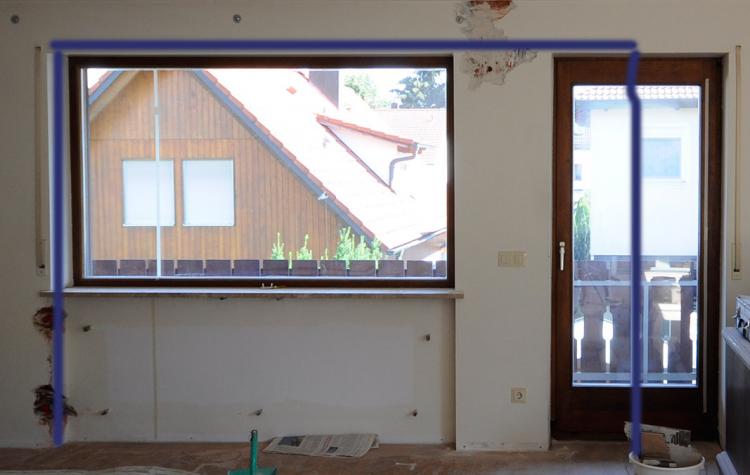

    Die Ausgangssituation sah folgendermaßen aus (Die blaue Linie stellt die neue HST dar):

    Von innen betrachtet wurde die Mauer zwischen Fenster und Tür abgerissen und die rechte Hälfte der Tür aufgemauert.

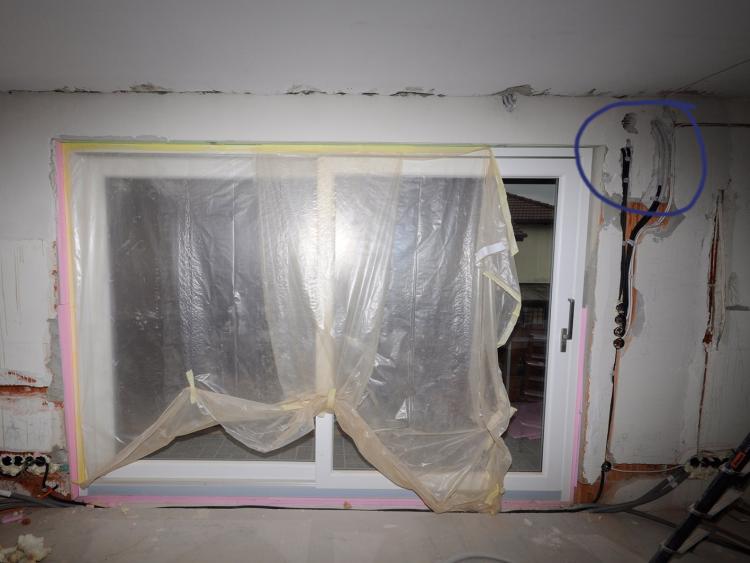

    Das Ganze sieht aktuell so aus (Der blaue Kreis markiert das fehlerhafte Auflager):

    Anfänglich wollten wir die HST 3,50m breit gestalten und haben uns für diese Breite den nötigen Stahlträger berechnen lassen.
    Die Berechnung schreibt einen HEB 200 mit zwei Betonpolstern von 24/24/70cm (b/h/l) als Auflager vor. Die Auflage ist starr und mit 25cm Überlappung angegeben.
    Letztlich haben wir uns doch entschieden die HST mit 3,20m etwas kleiner zu gestalten. Dazu ist allerdings noch eine Laibungsdämmung pro Seite von 6cm gekommen.
    Wir kommen dementsprechend auf eine Maueröffnung von 3,32m.

    Soweit zu den Hintergründen. Jetzt zum Murks:

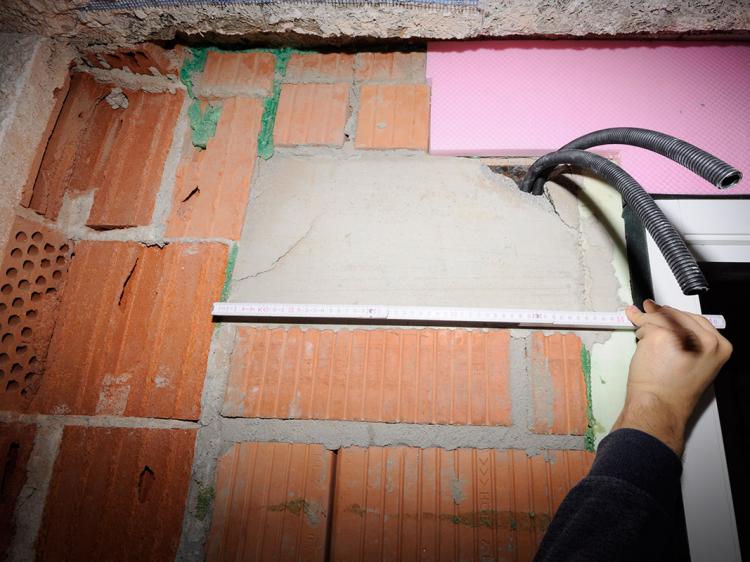

    Die Bauarbeiter haben die beiden Auflager mit je ca. 45cm zu kurz ausgeführt und den Träger nicht 25cm sondern nur ca. 17cm aufgelegt.

    Nach Rücksprache mit dem Statiker beunruhigt uns das jedoch nicht ganz so sehr wie die neueste Erkenntnis.
    Die Elektriker haben bei der Elektroinstallation das Auflager durchbohrt. Wieso sie unbedingt da durch wollten können wir nicht nachvollziehen.

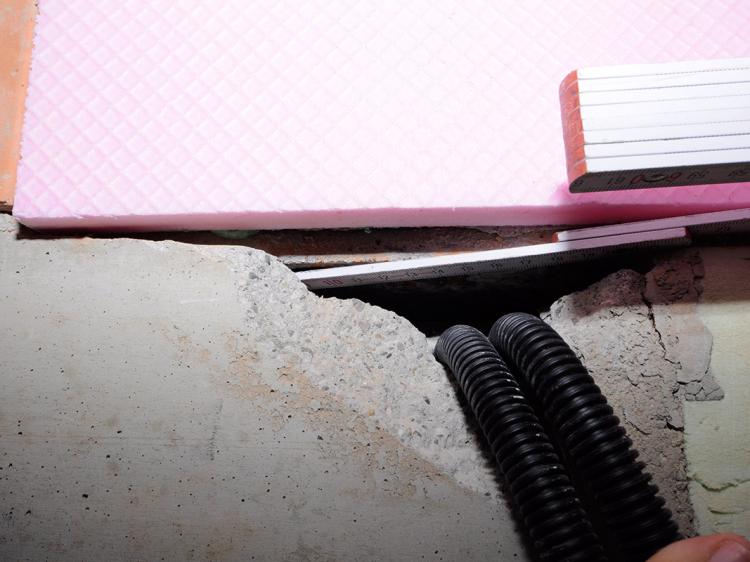

    Allerdings wurde so festgestellt, dass der Stahlträger gar nicht auf dem Auflager liegt. Nur im Bereich der Schalung ging das Auflager bis zum Träger.

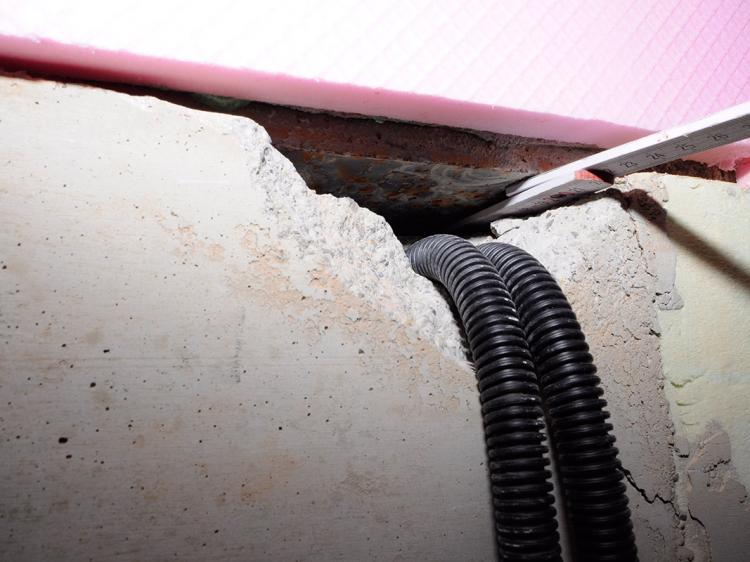

    In der Mitte ist alles hohl. Der Abstand zwischen Träger und Auflager ist somit über der gesamten Auflagefläche ca. 1 bis 1,5cm.
    De facto klebt der Träger nur an der Decke.

    Wir würden uns sehr über eure Expertenmeinung freuen, wie dieser Murks vernünftig zu beheben ist?
    Auf jeden Fall werden wir nachdem das Auflager korrigiert ist, das andere Auflager auch prüfen lassen.
    Wir bezweifeln nämlich das unterschiedliche Methoden zum Gießen der beiden Auflager angewandt wurden.

    Vielen Dank und schöne Grüße.

  2. Baumal

    Baumal

    Dabei seit:
    02.08.2007
    Beiträge:
    16.077
    Zustimmungen:
    2
    Beruf:
    Architekt
    Ort:
    Ravensburg
    alleine auf photo 3, was ist da denn los?

    weshalb steht der statiker nicht mal kurz auf
    der matte, wenn die bauarbeiter am werkeln sind.?

    haperts mal wieder an geld und der bauauftragung für bauleitung?

  3. #3 Gast036816, 13.03.2016
    Gast036816

    Gast036816 Gast

    wer sorgt denn für die notwendige ordnung auf der baustelle und schaut den handwerkern auf die finger?

    anscheinend gibt es niemanden dafür!

  4. #4 arID MUC, 13.03.2016
    arID MUC

    arID MUC

    Dabei seit:
    17.05.2015
    Beiträge:
    4
    Zustimmungen:
    0
    Beruf:
    Industrie Designer
    Ort:
    München
    Die Bauleitung sowie die Durchführung der Arbeiten bezüglich des Trägers und Auflagers lag bei einem Bauunternehmen.
    Die Bauleitung des Bauunternehmens und der von dem Bauunternehmen beauftragte Statiker haben mir als Bauherrn erklärt, die Breite des Auflagers ist noch im akzeptablen Rahmen.
    Prinzipiell muss man wohl oder übel den Experten vertrauen, die man bezahlt.

    Von aussen nicht zu erkennen war allerdings der Mangel (Spalt zwischen Träger und Auflager).
    Das der Elektriker durch das Auflager bohrt ist nicht nachzuvollziehen.
    Wobei wir froh sind, dass dadurch der Mangel entdeckt wurde.

    Was empfehlt ihr?
    Ist dem Bauunternehmen überhaupt noch zu trauen?
    Sollte man einen unabhängigen Experten dazu ziehen?

  5. #5 OLger MD, 13.03.2016
    OLger MD

    OLger MD

    Dabei seit:
    16.07.2012
    Beiträge:
    1.589
    Zustimmungen:
    0
    Beruf:
    Bau-Ing.
    Ort:
    Magdeburg

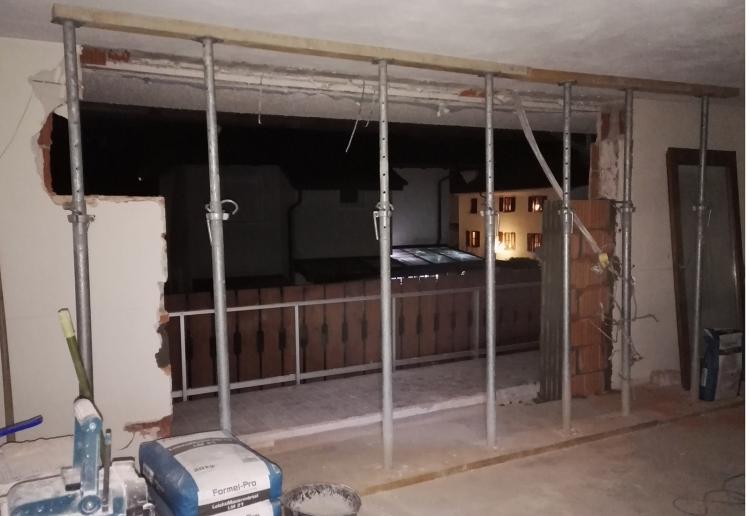

    ... und wie wurde die Decke abgestützt, als der stützende Mauerpfeiler zwischen Fenster und Tür herausgebrochen wurde?
