Winddichter Anschluss Fenster in Koppelelementen??

Diskutiere Winddichter Anschluss Fenster in Koppelelementen?? im Spezialthema: Wind- und Luftdicht Forum im Bereich Bauphysik; Hallo, bei uns hat der Blower-Door-Test ergeben, dass es durch die Fenster zieht. (Neubau, ein Jahr alt). Nicht die Fenster sind das Problem,...

  1. nonius

    nonius

    Dabei seit:
    29. November 2013
    Beiträge:
    46
    Zustimmungen:
    0
    Beruf:
    Maloocher
    Ort:
    Norddeutschland
    Hallo,
    bei uns hat der Blower-Door-Test ergeben, dass es durch die Fenster zieht. (Neubau, ein Jahr alt). Nicht die Fenster sind das Problem, sondern zwischen zwei Fenstern sind sogenannte Koppelelemente, die allerdings nur bis kurz oberhalb der Außen-Fensterbank reichen. Im Bereich der Außenfensterbank kann die Luft also nach innen durchströmen... Die Löcher sind zum Teil so groß, dass man durch"sehen"kann, zumindest den Lichteinfall von außen.
    Meine Frage lautet: Wie funktioniert hier eigentlich die Abdichtung, wenn man es richtig macht? Was können wir jetzt vom Handwerker noch für eine Lösung zur Behebung der Mängel verlangen? Ist es ausreichend, von innen die Fugen mit Silikon (oder mit was besserem?) zuzuschmieren?
    Zur Verdeutlichung ein paar Fotos:

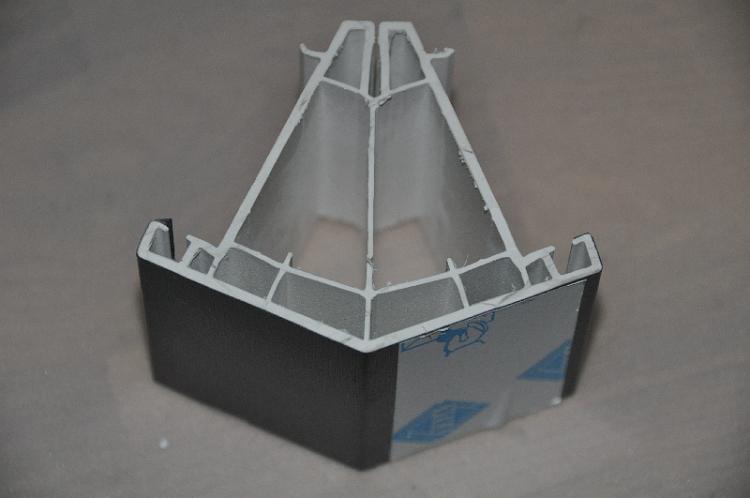

    Die Kopplungselemente im Schnitt:

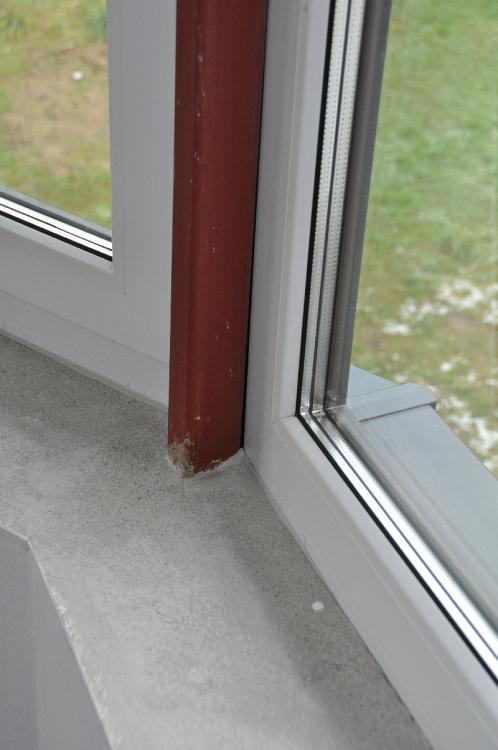

    Die Fenster von innen. Der Stoß liegt hinter den statisch erforderlichen Stahlstützen (rot).

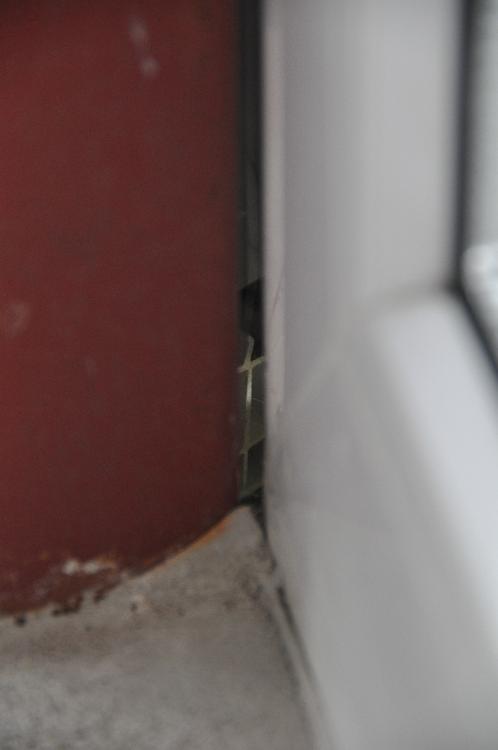

    Blick auf den Spalt von innen. Von außen fällt Licht ein, so dass man von innen das Fensterprofil sehen kann.

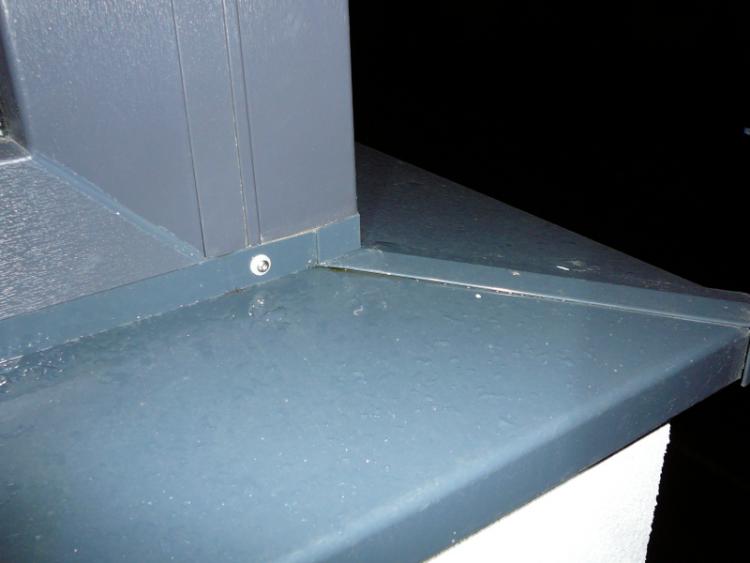

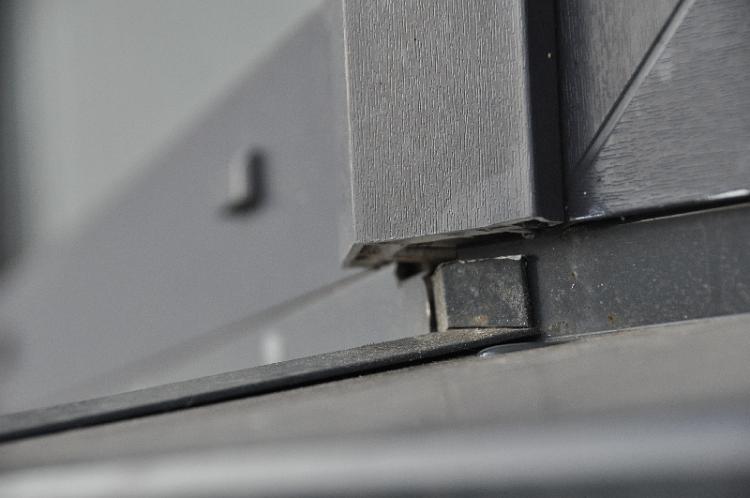

    Blick von außen auf die Außenfensterbank und das untere Ende der Kopplungselemente. Zwischen Fensterbank und Kopplungselement zieht es rein/raus. Wie gehört diese Lücke vermieden/ verschlossen?

    Vielen Dank für Eure Hinweise.
    Gruß Rainer
