Wozu Kehlbalken ?

Diskutiere Wozu Kehlbalken ? im Dach Forum im Bereich Neubau; Hallo Bauexperten, ich hätte mal eine Frage zum Thema Dachstuhl / Dachtragwerk. Für einen Zimmermann oder Architekten vermutlich banal, aber...

  1. romanoir

    romanoir

    Dabei seit:
    18. April 2011
    Beiträge:
    9
    Zustimmungen:
    0
    Beruf:
    Ingenieur
    Ort:
    Stuttgart
    Hallo Bauexperten,

    ich hätte mal eine Frage zum Thema Dachstuhl / Dachtragwerk. Für einen Zimmermann oder Architekten vermutlich banal, aber als Laie bräuchte ich etwas Hilfe.

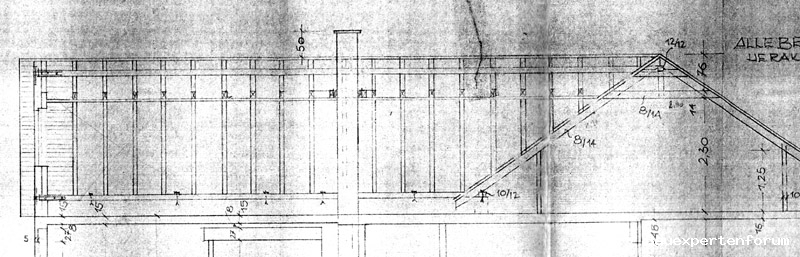

    Ich versuche das Konzept meines Dachstuhls zu verstehen, die Bauplanansicht des Hauses (Bj 1962) habe ich mal eingescannt und angehängt.
    So wie ich es als Laie verstehe liegen die Sparren auf der Firstpfette und der Fußpfette auf, Mittelpfetten gibt es keine. Jetzt sind aber immer zwei gegenüberliegende Sparren mit so einem Kehlbalken verbunden. Dazu noch ist die Kehlballkenebene geschlossen. Womit weiss ich nicht, da ich oben nicht reinsehen kann, aber vermutlich sind Bretter draufgenagelt die anschliessend verpuzt wurden (=Zimmerdecke).

    Was mich nun verwirrt sind diese Kehlbalken, da ich bisher immer dachte die hätten nur was bei einem Sparrentragwerk (3-Ecksrahmen) zu suchen. Oder braucht man die hier irgendwie weil es keine Mittelpfetten gibt?

    Des weiteren würde ich gerne meine Decke loswerden und bis in den First blicken können. Werden die Bretter mit denen die Kehlbalkenebene zu ist aus statischen Gründen benötigt (z.B. als Längsversteifung?) ?

    Wäre nett wenn ihr mir weiterhelfen könntet !

    Danke & Gruß,

    Romanoir
    [​IMG]

  2. Anzeige

    Schau dir mal diesen Ratgeber an. Dort findet man Infos und Antworten.

    Registrieren bzw. einloggen, um diese und auch andere Anzeigen zu deaktivieren
  3. #2 Anfauglir, 23. April 2011
    Anfauglir

    Anfauglir

    Dabei seit:
    18. Februar 2009
    Beiträge:
    903
    Zustimmungen:
    0
    Beruf:
    Physikstudent
    Ort:
    Ruppendorf
    Dachstühle sind nicht immer sauber als Pfetten- oder Sparrendach ausgeführt, häufig gibt es Mischkonstruktionen.

    Manchmal wird die Kehlbalkenlage zur Längsaussteifung benötigt, manchmal nicht.

    Genaues kann dir eigentlich nur ein Statiker vor Ort sagen.

    Auch falls die Kehlbalken ursprünglich nur als Deckentragkonstruktion gedacht waren, würde ich prüfen lassen, ob sie nicht mittlerweile andere Schwachstellen der Konstruktion kompensieren (z.B. geschädigte Sparrenfußpunkte, korrodierte Verbindungsmittel...).

    Die Sparrendurchbiegung wird durch eine steife Kehlbalkenlage auch vermindert.

  4. Julius

    Julius

    Dabei seit:
    25. März 2004
    Beiträge:
    23.213
    Zustimmungen:
    1
    Beruf:
    Kabelaffe
    Ort:
    Franken
    Benutzertitelzusatz:
    Werbung hier erfolgt gegen meinen Willen!
    Was würde (bei fehlender Kehlbalkenlage) die Fußpfetten daran hindern, sich über die Fassade hinaus ins Freie zu bewegen...?

  5. H.PF

    H.PF

    Dabei seit:
    7. Dezember 2005
    Beiträge:
    11.917
    Zustimmungen:
    0
    Beruf:
    Baufachberater + Staatl. geprüfter Hochbau
    Ort:
    Hückeswagen
    Benutzertitelzusatz:
    Dachdecker+Hochbautechniker
    Die Dübel, die in der Fußpfette drin stecken...

  6. Julius

    Julius

    Dabei seit:
    25. März 2004
    Beiträge:
    23.213
    Zustimmungen:
    1
    Beruf:
    Kabelaffe
    Ort:
    Franken
    Benutzertitelzusatz:
    Werbung hier erfolgt gegen meinen Willen!
    Wie das wahrscheinlich sein sollte, kann ich mir durchaus vorstellen.
    Wie das bei einem Bau jenes Alters heute in der Realität manchmal aussieht, allerdings auch!
    Da ist ja oft schon das Auflager der Sparren auf der Fußpfette nicht mehr sehr schubfest...
    Und ein Flachdach wollte der Fragesteller eher nicht.

  7. mls

    mls Bauexpertenforum

    Dabei seit:
    4. Oktober 2002
    Beiträge:
    13.790
    Zustimmungen:
    0
    Beruf:
    twp, bp
    Ort:
    obb, d, oö
    "nicht sehr schubfest" .. das ist der wahrlich "springende" punkt.
    die ausführung, wie im quergiebel gezeichnet, spottet jeder beschreibung.
    vielleicht stehen versehentlich irgendwo ein paar stützen - aber
    normalerweise ist der first eher als richtbohle gedacht.
    vielleicht binden die sparren auch mit kränklichem zapfen in deckenbalken
    ein .. wer weiss .. hoffnung ist ein starkes argument ;)
    ohne ungewollte hilfsmassnahmen ist das murks unlimited - hirnlose hat´s
    zu allen zeiten gegeben. mehrere fränkische steildächer aus der vorletzten
    jahrhundertwende sind um klassen besser konstruiert - der trend hält ..
    an dem gewürge (weil: mit dach"konstruktion" oder gar dach"tragwerk"
    hat das überhaupt nix zu tun) führt jeder unkoordinierte eingriff zum
    desaster.
    da hilft, wenn die begehrlichkeiten gar so gross sind, nur jemand, der
    viele ahnung hat - und generell würde ich eine gepflegte schriftliche
    doku empfehlen.

  8. sniper

    sniper

    Dabei seit:
    10. April 2007
    Beiträge:
    1.301
    Zustimmungen:
    0
    Beruf:
    All in One
    Ort:
    Kohlstädt
  9. mls

    mls Bauexpertenforum

    Dabei seit:
    4. Oktober 2002
    Beiträge:
    13.790
    Zustimmungen:
    0
    Beruf:
    twp, bp
    Ort:
    obb, d, oö
    hatte ich übersehen ..

  10. romanoir

    romanoir

    Dabei seit:
    18. April 2011
    Beiträge:
    9
    Zustimmungen:
    0
    Beruf:
    Ingenieur
    Ort:
    Stuttgart
    Hallo Bauexperten !

    Ich wollte mich erstmal bei euch für die Zahlreichen detaillierten Antworten bedanken.
    Natürlich wäre mir eine Antwort à la "ist alles in Ordnung" lieber gewesen, aber so ist das was ihr mir geschrieben habt natürlich fast wertvoller. Denn genau genommen ist es nicht wirklich mein Haus sondern nur eines das vielleicht mal meines werden will. Ich werde auch irgendwann nochmal mit einem Architekten durchgehen aber um etwas Vorverständnis zu entwickeln und die richtigen Fragen zu stellen sind mir Eure Hinweise sehr willkommen.

    Aus Euren Antworten haben sich für mich aber wieder neue Fragen ergeben :-)

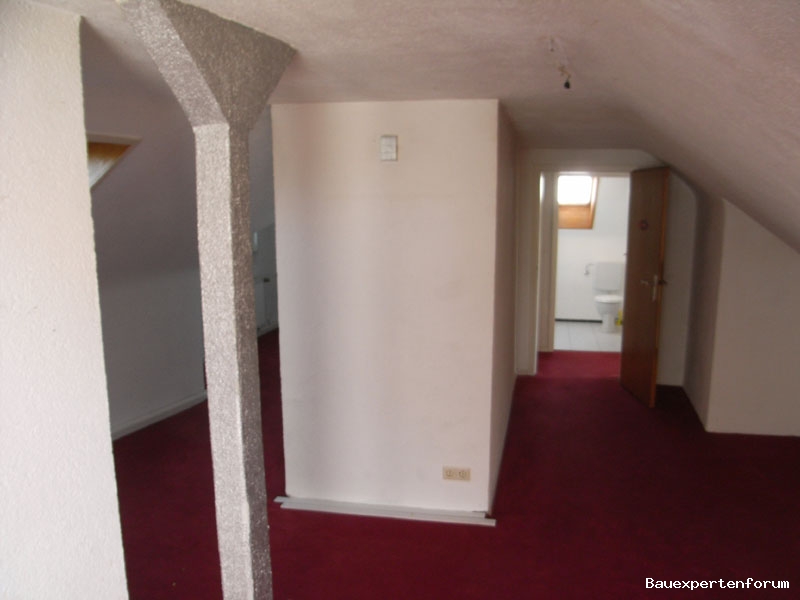

    1) Was ich nicht erwähnt hatte ist dass es noch einen Stuhlpfosten gibt der direkt unter der Firstpfette sitzt. Dieser ist nicht im Bauplan eingezeichnet (was ich schonmal verdächtig finde!) und liegt direkt (20cm) neben dem Kaminzug. (siehe Bild, das hässlich silbern angemalte Ding mit der Y-Gabelung oben)

    [​IMG]

    Ich wundere mich erstmal darüber warum man nicht den extrem massiven Kaminzug genutzt hat um die Firstpfette zu stützen. Oder darf man das zwecks Brandschutz nicht ?
    Leider kann ich nicht sehen wie's nach der Gabelung weitergeht weil besagte Decke im Weg ist. Aber ich vermute, dass die Firstpfette an 2 Stellen abgestützt wird weil sie ja in Richtung Verschnitt mit dem quer verlaufenden Teil des Daches irgendwo rauskragen muss.

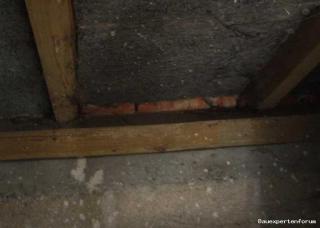

    2) Ein weiterer Punkt war die Frage von Julius, was die Fußpfette auf der Decke hält. Ich habe mal noch ein leider unscharfes Foto aus dem Kniestock eingefügt:
