    Hallo zusammen,

    Rohbau aus Poroton ist fertig. Fenster sind eingebaut. Zwei Sachverständiger haben kein Mangel am Bauwerk bemerkt.

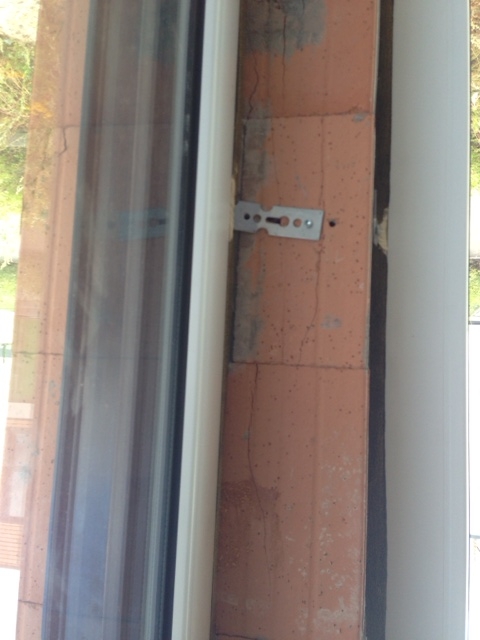

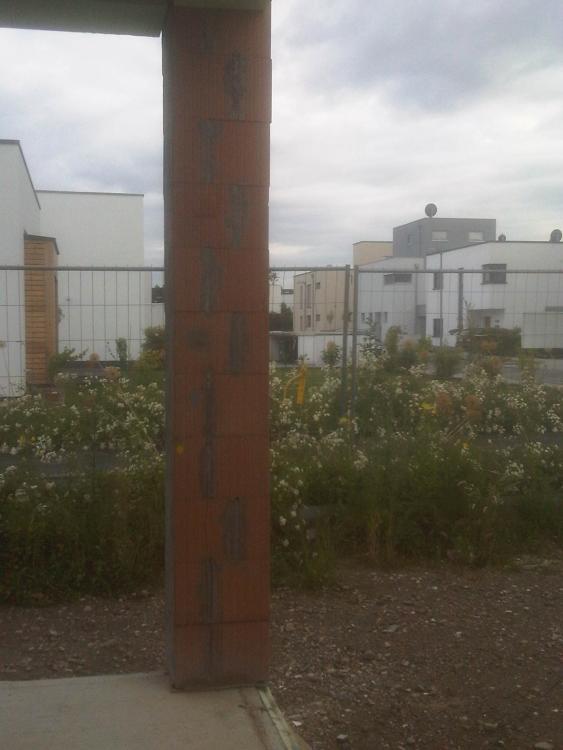

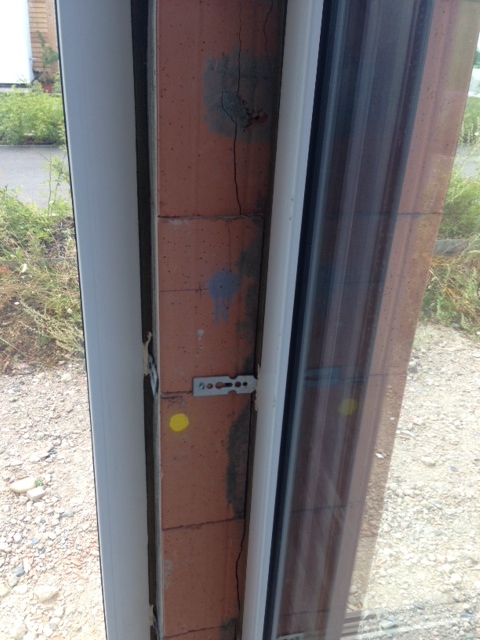

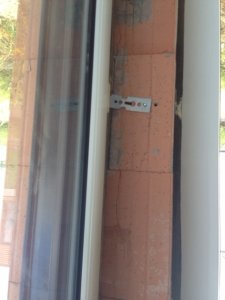

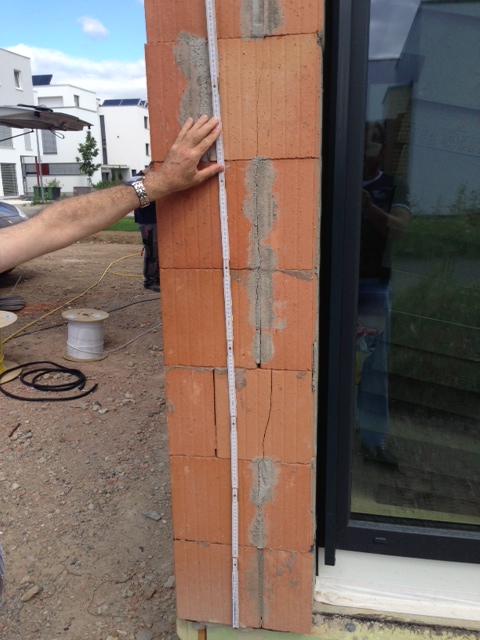

    Wir haben vor 6 Wochen bereits Risse in den Pfeiler der EG bemerkt. Sind im Bereich des Eckpfeilers starke Risse aufgetreten. Die Risse zeigen sich sowohl im innen sowie Außenbereich auf eine Länge von ca. 1,50 m und einer Rissbreite vom 0,4-1,2 mm. (siehe Fotos).

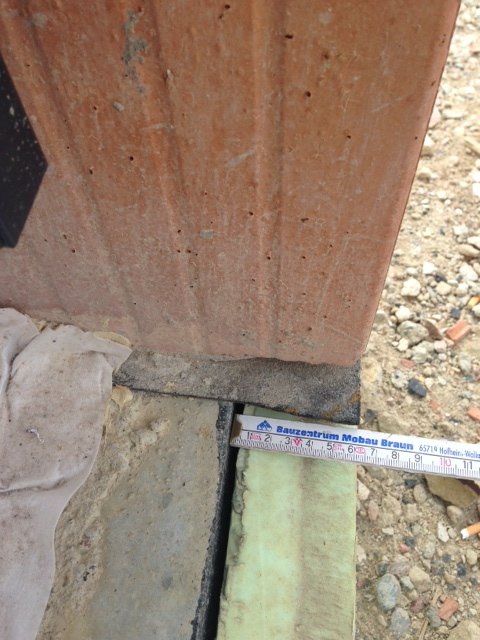

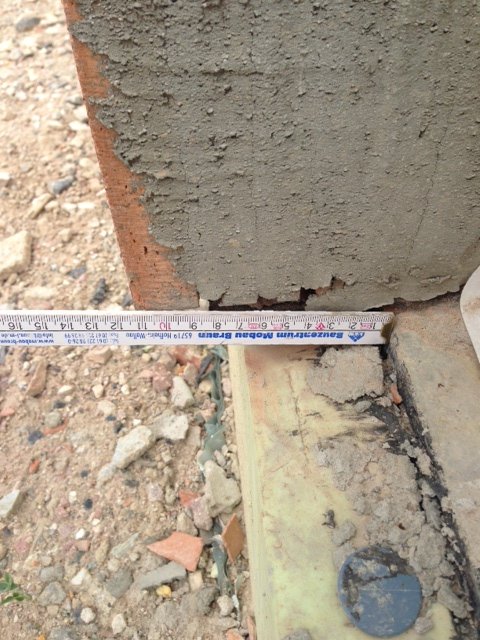

    Der T9 hat sogar die Steinfestigkeitsklasse 6. Wenn aber ein Pfeiler nur mit etwa 58 % seiner Fläche auf der
    Bodenplatte steht ist dies schon problematisch.

    Zuerst wollte der Statiker Variante 1:
    Als Stahlstütze schlage ich ein Winkel 100x100x10
    mit Kopf- und Fussplatte vor.
    Die Kopf- und Fussplatte muss eine Fläche von min. 100 cm² aufweisen,
    damit die Druckspannung schadenfrei in den Beton eingeleitet werden
    kann. Zur Lagersicherung werden oben und unten 2 Schwerlastanker mit
    Durchmesser 10 mm eingebaut. Im Falle kosmetischer Belange, kann auch
    eine Lagersicherung über Einmörtelung der Kopf- und Fussplatten
    erreicht werden. Dies wird am Anschluss zur Decke in jedem falle so
    werden müssen. Es ist dringend darauf zu achten das die Stütze
    kraftschlüssig eingebaut wird.

    Nach 2 Wochen Variante 2:

    da sich der Einbau der Winkelstütze 100x100x10 als sehr schwierig
    darstellt und eine Ausmitte nicht ausgeschlossen werden kann,
    empfehle ich den vorhandenen Pfeiler durch einen neuen
    Mauerpfeiler zu ersetzen.

    Neuer Mauerpfeile in KS12 (Kalksandstein)
    mit Dünnbettmörtel.
    Nach Außen mit 6 cm bzw. 10 cm Wärmedämmverbundsytem
    mit einem Lambda von 0,035 W/mK.

    Unser Haus ist nicht gedämpft - nur Pototon T9 als 36,5.
    Passt dazu Kalksandstein als Mauerpfeile?


    Anhänge:

  2. #2 Yilmaz, 25.08.2013
    Yilmaz

    Yilmaz

    Dabei seit:
    28.03.2006
    Beiträge:
    7.127
    Zustimmungen:
    1.171
    Beruf:
    Maurer & Betonbaumeister
    Ort:
    Delbrück/Westfalen
    Benutzertitelzusatz:
    Maurer-und Betonbauermeister
    Hallo,
    das das so in der Statik steht kann ich mir gar nicht vorstellen, aber anscheinend gibst alles.
    Sie müssen andere alternative nehmen. KS oder Stahlstütze!

  3. #3 PeMu, 26.08.2013
    PeMu

    PeMu

    Dabei seit:
    13.01.2004
    Beiträge:
    5.635
    Zustimmungen:
    1
    Beruf:
    Bauingenieur
    Ort:
    Kornwestheim
    Benutzertitelzusatz:
    Nachdenken kostet extra.
    Das heißt so etwa 50..100kN in der Ecke?!? Und das Stützenprofil. Da hat jmd. kalte Füße bekommen. Also eine ordentliche Stütze einbauen. MW? Stahl, Beton?

    Also muss die Mannschaft vor Ort nochmal ran. Nur die wissen, wie die Lasten sind, wie die Details Kopf- und Fusspunkt aussehen.

  4. #4 H.PF, 26.08.2013
    H.PF

    H.PF

    Dabei seit:
    07.12.2005
    Beiträge:
    11.915
    Zustimmungen:
    6
    Beruf:
    Baufachberater + Staatl. geprüfter Hochbau
    Ort:
    Hückeswagen
    Benutzertitelzusatz:
    Dachdecker+Hochbautechniker
    wer zahlt dann eigentlcih sowas? Ist doch eine Fehlplanung des Statikus, er hätte ja auch von Anfang an richtig rechnen und planen können, dann hätte man nicht das Mauerwerk erst hingestellt...

  5. #5 Mikalaya, 26.08.2013
    Mikalaya

    Mikalaya

    Dabei seit:
    10.03.2012
    Beiträge:
    635
    Zustimmungen:
    0
    Beruf:
    Dipl.Kffr.
    Ort:
    Hannover
    sofern der Statikus das auch geplant hat? "Wenn aber ein Pfeiler nur mit etwa 58 % seiner Fläche auf der Bodenplatte steht.."
    Die Kreativität Einzelner im Rohbau kommt ja auch gelegentlich zum Vorschein..

  6. #6 Ralf Dühlmeyer, 26.08.2013
    Ralf Dühlmeyer

    Ralf Dühlmeyer

    Dabei seit:
    14.06.2005
    Beiträge:
    34.296
    Zustimmungen:
    23
    Beruf:
    Architekt
    Ort:
    Hannover
    Nein, das ist die fehlende "Kreativität" im Bereich Ausführungs- und Detailplanung gepaart mit der Einstellung der Ausführenden Fürs Denken werde ich nicht bezahlt!

    Das Problem:
    Hohe Lastabtragung verträgt sich nicht mit hohem Dämmvermögen.
    Ob also ein Stahlprofil oder ein KS-Pfeiler - zusätzliche Dämmmaßnahmen sind unausweichlich.

    Das spannende an der Konstruktion ist dann der Übergang Dämmung-T9. Hier muss konstruktiv sehr genau überlegt und geplant werden, bevor die ..... das ausführen.

  7. #7 PeMu, 26.08.2013
    PeMu

    PeMu

    Dabei seit:
    13.01.2004
    Beiträge:
    5.635
    Zustimmungen:
    1
    Beruf:
    Bauingenieur
    Ort:
    Kornwestheim
    Benutzertitelzusatz:
    Nachdenken kostet extra.
    Was lernt man daraus? man darf sich nicht auf alles einlassen. Bei den Abmessungen gehört eine Stb-Stütze eingebaut.
    Oder Architekt und "Tragwerksplaner" setzen sich zusammen und planen eine Fassadenecke mit Stahlstütze - mit einem Stützenprofil.
    Na gut, bei der Stb-Stütze muss auch der Fensteranschluss geplant werden - Profilierung für die Dämmung.
    Mal das Fugenbild des Mauerwerks angesehen?
    Wie befestige ich die Fenstertüren an einem Stahlprofil?
    Wieviel Restquerschnitt bleibt nach Dämmung übrig?
    Da wollte man sparen, monolithisch bauen und sonstwas.

    Also müssen die Beteiligten das nun nachholen und eine Lösung unter der Randbedingung nachträglicher Einbau finden.
    Keine Ferndiagnose Würfel Aufgabe.
