Statik Styroporpool

Hallo zusammen,

wir planen aktuell den Bau eines 5 x 3 x 1,5m Pools aus Wonderstone-Styropor-Schalsteinen mit 15cm Stahlbetonkern.

Die Systemstatik für normalen Gartenboden sieht doppelte AQ55-Matten, 8mm U-Bügel alle 25 cm, eine vierfache Randverstärkung aus 12mm Eisen, und alle 25 cm eine Anschlussbewehrung mit 8mm außen, sowie alle 50cm eine Anschlussbewehrung mit 8mm innen vor.

Uns liegt ein Bodengutachten vor und wir haben für den Pool verschiedene Lastfälle, die eine Abweichung von den Standardvorgaben bedingen. Ich habe mir dazu Gedanken gemacht und wäre dankbar, wenn jemand mal drüber schauen könnte, ob das so plausibel klingt, oder ob wir etwas übersehen haben.



1. Basisparameter (aus Bodengutachten)
Gewachsener Boden: Ton, schluffig (Schicht 2)
Reibungswinkel: φ = 27,5°
Zulässiger Sohldruck: σ = 320 kN/m²
Bemessungswert des Sohlwiderstandes: σR,d = 450 kN/m²
Bettungsmodul: ks = 30 MN/m³
Hydrostatischer Wasserdruck: 0-15 kN/m² (am Wandfuß)

2. Lastfälle

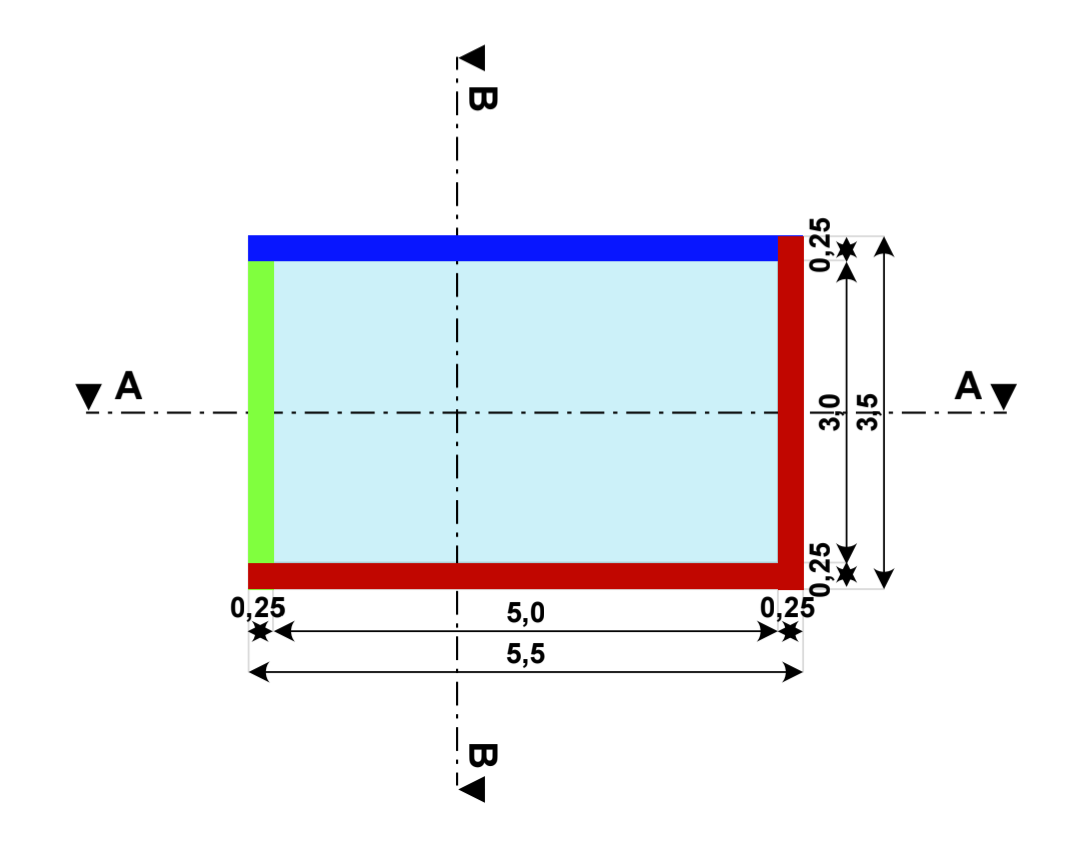

Blaue Wand (Längsseite zu Lichthof – 5,50 m)
Lastfall: Freistehende Beckenwand unter vollem Wasserdruck (abfallendes Gelände hinter Blockmauer).
Maßgebliches Bemessungs-Biegemoment am Wandfuß: 8,4 kNm/m (Zugseite innen).

Rote Wand (Stirnseite zur Straße – 3,50 m)
Lastfall: Erddruck + LKW-/Müllautolast (SLW 30) von außen im Mindestabstand von 1,50 m.
Verkehrsauflast (qk): 16,6 kN/m²
Bemessungs-Biegemoment am Wandfuß (MEd):
bei 1,50 m Abstand 17,4 kNm/m;
bei 1,40 m Abstand (Worst-Case) 22,3 kNm/m (Zugseite außen).
Erforderlicher Stahlquerschnitt (As,erf) ohne Zusatzmaßnahme bei d = 11,4 cm:
bei 1,50 m Abstand: 3,58 cm²/m;
bei 1,40 m Abstand (Worstcase): 4,55 cm²/m.

Rote Wand (Längsseite zum Nachbar-Stellplatz – 5,50 m)
Lastfall: Erddruck + PKW-Auflast von außen im Mindestabstand von 1,00 m.
Verkehrsauflast (qk): 5,0 kN/m²
Bemessungs-Biegemoment am Wandfuß (Med):
bei 1,00 m Abstand 6,5-7,5 kNm/m (Zugseite außen).

Grüne Wand (Stirnseite unbelastet – 3,50 m)
Lastfall: Ungestörter Ruhedruck + Wasserdruck. Ausführung nach Standard-Typenstatik.


3. Geplante bauliche & bewehrungstechnische Ausführung
Bodenplatte: Upgrade auf doppelte Lage Q335A-Baustahlmatten (oben und unten).
Randeinfassung: Verstärkung auf Ø 10 mm U-Bügel.
Erdbau / Arbeitsraum Rote Wand (Straße): Verfüllen des unteren Drittels des Arbeitsraums (ca. 50 cm ab Grubensohle) mit Drän
beton (Einkornbeton) als Lastverteilungsschild.
Wand-Außenbewehrung (Erdseite) Rote Wand (Straße + Stellplatz): Upgrade auf Ø 12 mm im normalen 25-cm-Raster.
Wand-Innenbewehrung (Wasserseite) Blaue Wand (Lichthof): Upgrade auf Ø 12 mm im engeren 25-cm-Raster mit langem 80-cm-Schenkel.
