Tiegarage ohne Bodenplatte / Aufstauendes Wasser / Ringdrainage

Diskutiere Tiegarage ohne Bodenplatte / Aufstauendes Wasser / Ringdrainage im Abdichtungen im Kellerbereich Forum im Bereich Neubau; Hallo zusammen, unser Gebäude hat im Kellergeschoss auch eine Tiefgarage ohne Bodenplatte (stattdessen Betonpflaster, Schotter, Drainschicht,...

  1. GWeberJ

    GWeberJ

    Dabei seit:
    12. Dezember 2013
    Beiträge:
    740
    Zustimmungen:
    0
    Beruf:
    Physiker
    Ort:
    Jena
    Hallo zusammen,

    unser Gebäude hat im Kellergeschoss auch eine Tiefgarage ohne Bodenplatte (stattdessen Betonpflaster, Schotter, Drainschicht, magerbeton, Erdreich). Gleichzeitig gilt der Lastfall "gegen drückendes Wasser". Auf Höhe des Fundaments bzw. etwas darunter soll laut Plänen eine Ringdrainage angeordnet sein. Auf den Plänen gibt es dann an jedem "Knick" der Drainage einen Kringel. Ich nehme an, dass dies Spülrohre bzw. Inspektionszugänge sein sollen.

    Mein Problem: Oben sind diese Zugänge nirgends sichtbar. Sie sollten ja im Spritzschutzstreifen liegen (zumindest dort, wo man nicht einfach bis zur Hauswand gepflastert hat). Dort ist aber nichts zu sehen. Ich könnte jetzt natürlich dort graben, ob vielleicht unter 10 cm Bruchsteinen so ein Rohr auftaucht. Aber irgendwie glaube ich nicht so recht dran.

    Frage: Müssen diese Spülrohre vorhanden sein? Wenn nicht, dann schlammt erst die Drainage zu und irgendwann später säuft das Untergeschoss ab (im schlimmsten Fall), ja?

  2. Anzeige

    Schau dir mal diesen Ratgeber an. Dort findet man Infos und Antworten.

    Registrieren bzw. einloggen, um diese und auch andere Anzeigen zu deaktivieren
  3. GWeberJ

    GWeberJ

    Dabei seit:
    12. Dezember 2013
    Beiträge:
    740
    Zustimmungen:
    0
    Beruf:
    Physiker
    Ort:
    Jena
    Ich schiebe die Frage nochmal hoch:

    Was bedeutet es für das Kellergeschoss, wenn die Ringdrainage mangels Wartungsfähigkeit irgendwann verstopft? Immerhin gibt es ja noch die Bitumendickbeschichtung. Aber diese ist bei dürckendem Wasser nicht ausreichend?

  4. #3 Achim Kaiser, 25. November 2014
    Achim Kaiser

    Achim Kaiser

    Dabei seit:
    29. Oktober 2005
    Beiträge:
    7.472
    Zustimmungen:
    0
    Drückendes Wasser mit Drainage ?
    Interessante Konstruktion.
    Wohin entwässert denn die Drainage wenns drückt ?

    Gruß
    Achim Kaiser

  5. JamesTKirk

    JamesTKirk Gast

    Betonpflaster und drückendes Wasser passen irgendwie nicht überein.
    Ich kenne solche Konstruktionen bei zeitweise aufstauendem Sickerwasser ... :shades

  6. GWeberJ

    GWeberJ

    Dabei seit:
    12. Dezember 2013
    Beiträge:
    740
    Zustimmungen:
    0
    Beruf:
    Physiker
    Ort:
    Jena

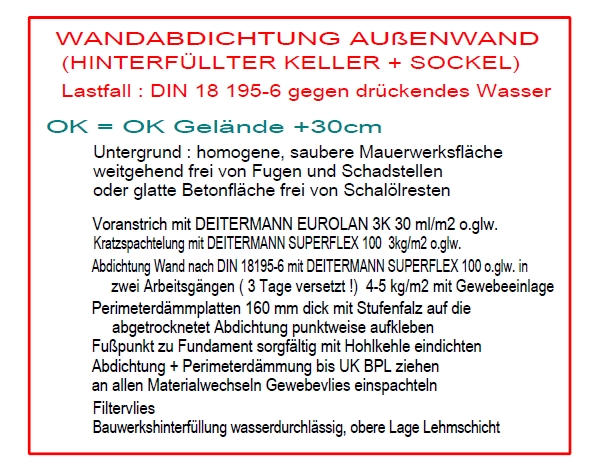

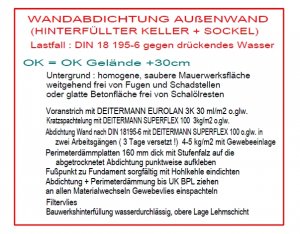

    Anbei die entsprechende Angabe aus den Ausführungsplänen.

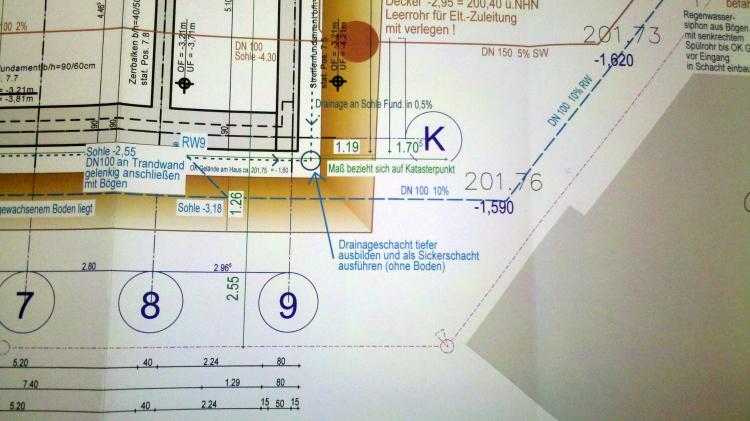

    Es gibt auch einen Plan, in der die Drainage explizit eingezeichnet ist, aber da komme ich erst morgen dran.

    Wohin entwässert wird, das ist eine richtig gute Frage. Gebaut wurde hier am Hang. Nebenan gibt es einen Altbau, der ca. 3 m tiefer steht. Vielleicht soltle man mal bei denen im Keller nachsehen.


    Anhänge:

  7. feelfree

    feelfree Gast

    Dass die Außenwand für den Lastfall "gegen drückendes Wasser" ausgeführt wird, heißt aber nicht notwendigerweise, dass dieser Lastfall auch vorliegt!? Denn sonst müssten sich doch längst schonmal Pfützen gebildet haben, wenn das Wasser von unten durchs Pflaster drückt?

  8. GWeberJ

    GWeberJ

    Dabei seit:
    12. Dezember 2013
    Beiträge:
    740
    Zustimmungen:
    0
    Beruf:
    Physiker
    Ort:
    Jena

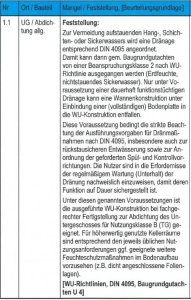

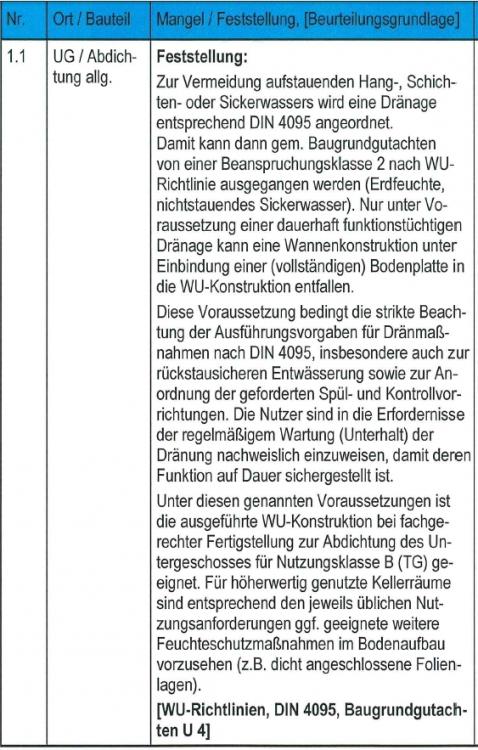

    Hier was von der Bauüberwachung.
